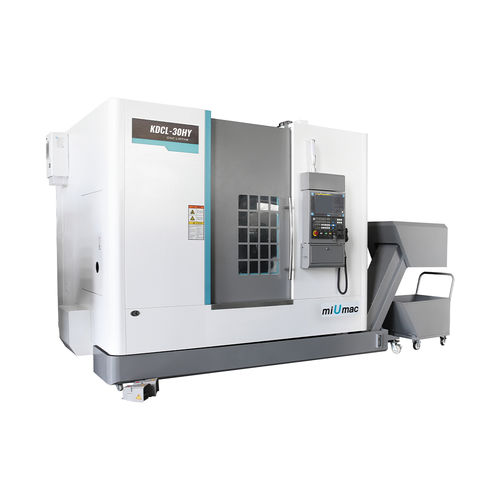

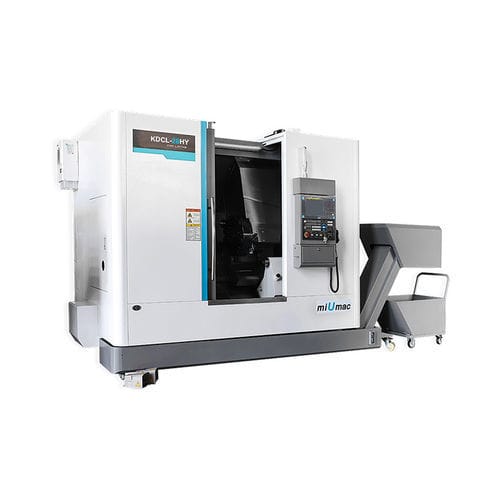

CNC旋盤 KDCL-30HY

3軸傾斜台A2-8

多機能CNC旋盤 1.本機械はCNCシステムを採用し、機能が充実し、信頼性が高い。機械設計は機械、電子、油圧統合方式を採用し、コンパクトな構造である。 2.主軸は高剛性構造で、可変速を実現し、定線速切断と高速切断を実現する。 3.X軸とZ軸はバックラッシュのない精密リニアガイドを採用し、高剛性と高精度を実現した。 品 名 - 単 位 - KDCL-30HY 移動量 ベッド上最大スイング径 - mm - Ф650 ディスク部品の最大切削径 - mm - Ø410 アクスル部品の最大切断径 - mm - Ø410 軸部品の最大切断長さ - mm - 800 X軸の最大移動量 - mm - 270 Y軸の最大移動量 - mm - ±75 Z軸の最大移動量 - mm - 1000 スピンドル 主軸端 - - A2-8 スピンドル内径 - mm - Ф90 主軸駆動方式 - ベルト駆動 主軸最高回転数 - rpm - 2500 主軸モーター出力 - kW - 18.5/22 油圧チャック径 - インチ - 12 送り X/Y/Z軸早送り - m/min - 16/10/20 タレット 刃物台 - - 12 切削工具シャンク外径 - mm - 25×25 切削工具シャンク最大内径 - mm - Ф40 ライブツールコレット - - ER32 工具最高回転数 - rpm - 4000 ライブモーター出力 - kW - 3.7/5.5（定格モーター） テールストック テールストックスリーブ径 - mm - Ф100 テールストックスリーブ移動量 - mm - 200 テールストックスリーブ内径テーパ - - MT.NO.6 テールストック移動量 - mm - 800 その他 ベッド構造 - - 45°傾斜ベッド 総電力容量 - kVA 冷却ポンプ出力 - W - 750 潤滑ポンプ容量 - L - 1.8 全体寸法（L×W×H） - mm - 4600×2300×2860 正味重量 - kg - 8500
