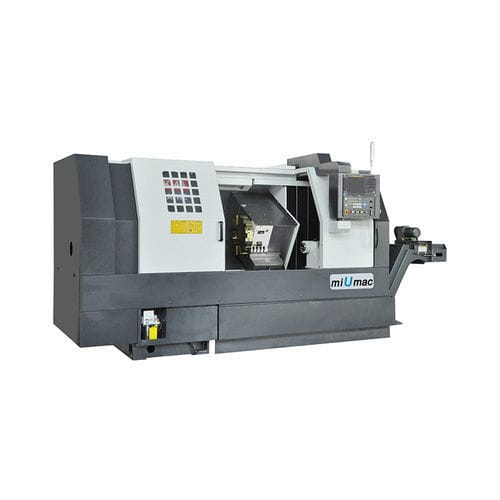

CNC旋盤 KDCK-402軸傾斜台12ツールステーション
お気に入りに追加する
商品比較に追加する
特徴
- 制御タイプ
- CNC
- 軸の数
- 2軸
- 構造
- 傾斜台
- ツールステーション数
- 12ツールステーション
- 応用
- 複雑部品用, シャフトおよび軸式部品加工用
- 性能
- 高精度, 高剛性, 高生産性, 高性能, 強力, 精密, 高効率, 大容量
- その他の特徴
- コンパクト
- 直径
750 mm
(29.53 in)- 回転速度
最少: 100 rpm
(628.319 rad.min-1)最大: 2,000 rpm
(12,566.371 rad.min-1)- 最大切削径
700 mm
(28 in)- 最大切断長
870 mm
(34 in)- X軸
350 mm
(14 in)- Z軸
1,050 mm
(41 in)- 早送り速度X
12 m/min
- 早送り速度Z
20 m/min
- 定格出力
15 kW, 18.5 kW
(20.4 hp, 25.2 hp)- 全長
3,500 mm
(138 in)- 全幅
2,250 mm
(89 in)- 全高
1,965 mm
(77 in)- 重量
5,400 kg
(11,905 lb)
詳細
機械はCNCシステムを採用し、機能が充実し、信頼性が高い。機械設計はコンパクトな構造で機械、電子と油圧の統合方法を採用しています。
品目-単位- KDCK-40
加工
ベッド上最大スイング径 - mm - Ø750
ディスク部品の最大切断径 - mm - Ø700
軸部品の最大切断径 - mm - Ø350
アクスル部品の最大切断長 - mm - 870
スピンドル
スピンドル内径 - mm - Ø105
主軸端 - mm - Ø220ストレートステーション
主軸回転数 - rpm - 100-2000
移動量
X軸最大移動量 - mm - 350
Z軸最大移動量 - mm - 1050
速度
X軸早送り - m/min - 12
Z軸早送り - m/min - 20
タレット
刃物台数 - 12
外径切削工具シャンク - mm - 25×25
切削工具シャンク最大内径 - mm - Ø40
テールストック
テールストックスリーブ径 - mm - Ø100
テールストックスリーブ移動量 - mm - 210
テールストックスリーブ内径テーパ - - MT.No.6
その他
主電動機出力 - kW - 15/18.5
ベッド構造 - - 30°傾斜スライド
最小入力 - mm - 0.001
繰り返し精度 - mm - ≤0.006
チャック径 - インチ - 12
全体寸法（L×W×H） - mm - 3500×2250×1965
正味重量 - kg - 5400
---
