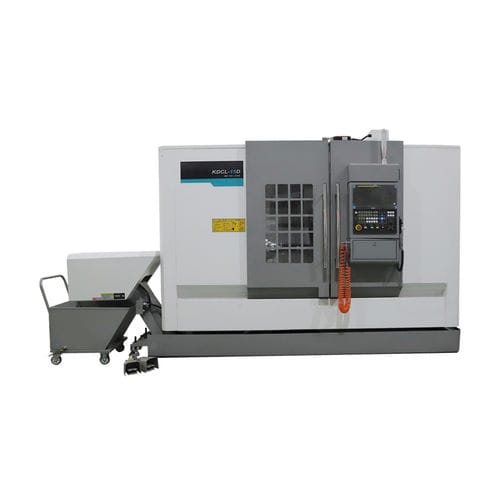

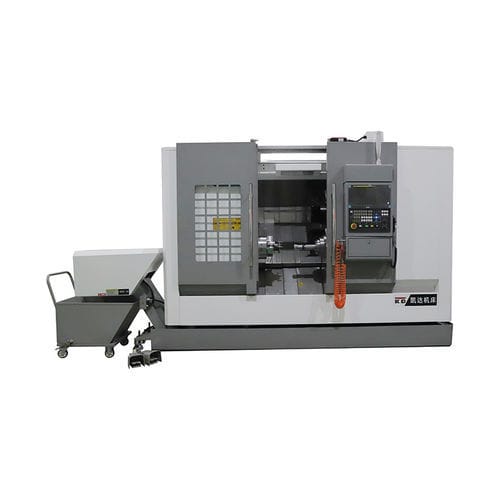

CNC旋盤 KDCL-15D

2軸傾斜台A2-6

多機能CNC旋盤 1.本機はCNCシステムを採用し、機能が充実し、信頼性が高い。機械設計は機械、電子、油圧統合方式を採用し、コンパクトな構造である。 2.主軸は高剛性構造で、可変速を実現し、定線速切断と高速切断を実現する。 3.X軸とZ軸はバックラッシュのない精密リニアガイドを採用し、高剛性と高精度を実現。 品 名 - 単 位 - KDCL-15D 移動量 ベッド上最大スイング径 mm - Ø600 ディスク部品の最大切削径 - mm - Ø400 アクスル部品の最大切断径 - mm - Ø300 アクスル部品の最大切断長さ - mm - 500 X軸の最大移動量 - mm - 220 Y軸の最大移動量 - mm - / mm Z軸の最大移動量 - mm - 500 ZB軸の最大移動量 - mm - 400 スピンドル 主軸端 - - A₂-6 主軸内径 - mm - Ø65 主軸最高回転数 - rpm - 4000 主軸モーター出力 - kW - 11/15 主軸油圧チャック径 - インチ - 8 サブスピンドルノーズ - - A₂-6 サブスピンドル内径 - mm - Ø65 サブスピンドル最高回転数 - rpm - 4000 サブスピンドルモータ出力 - kW - 7.5/11 サブスピンドル油圧チャック Dia. - インチ フィード X/Z/ZB軸早送り - m/min - 20/20/20 X/Y/Z/ZB軸早送り - m/min - - - X/Y/Z/ZB軸早送り - m/min - - - X/Y/Z/ZB軸早送り X/Y/Z/ZB軸モータ出力 - kW - 4/4/4 X/Y/Z/ZB軸 モータ出力 - kW - - - X/Y/Z/ZB タレット 刃物台 - - 12 切削工具シャンク外径 - mm - 25×25 切削工具シャンク最大内径 - mm - Ø40 ライブツールコレット ライブモーター出力 - kW 工具最高回転数 - rpm その他 ベッド構造 - - 45°傾斜ベッド 総電力容量 - kVA - 42 冷却ポンプ出力 - W - 270 潤滑ポンプ容量 - L - 1.8 全体寸法（L×W×H） - mm - 4400×2050×2200（チップコンベア付） 正味重量 kg - 5300
