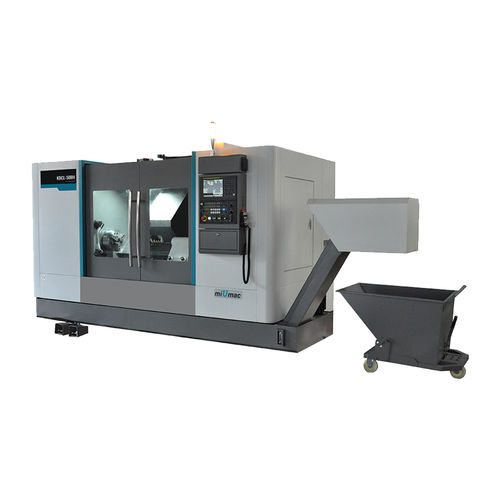

CNC旋盤 KDCL-50BH

2軸傾斜台12ツールステーション

1.機械は完全な機能および高い信頼性の CNC システムを採用します。 2.機械設計はコンパクトな構造で機械、電子と油圧の統合方法を採用しています。 3.X軸とZ軸は高い剛性と精度を得るためにボックスガイドの方法を採用しています。 品目 - 単位 - KDCL-50BH トラバー ベッド上最大スイング径 mm - Ø1000 ディスク部品の最大切断径 - mm - Ø800 アクスル部品の最大切削径 - mm - Ø620 最大切削長（チャック端面からデッドセンターまで） - mm - 1900 主軸中心から研削面までの距離 - mm - 1450 X軸の最大移動量 - mm - 550 Z軸最大移動量 - mm - 2000 スピンドル 主軸端 - A₂-15 スピンドル内径 - mm - Ø160 主軸駆動方式 - ベルト駆動 主軸最高回転数 - rpm - 800 スピンドルモーター出力 - kW - 22 スピンドル前端径 - mm - Ø220 油圧チャック径 - インチ - 21 送り X/Z軸早送り - m/min - 12/12 X/Z軸サーボモーター出力 - kW - 4/6 タレット 刃物台数 - 12 外径 - mm切削工具シャンク - mm - 32×32 切削工具シャンク最大内径 - mm - Ø50 ライブツールモータ出力 - kW - 5.5/7.5 ライブツール最高回転数 - rpm - 4000 心押し台 - - - - 1 テールストックスリーブ径 - mm - Ø160 テールストックスリーブ移動量 - mm - 200 テールストックスリーブ内径テーパ - - MT NO.6 その他 ベッド構造 - - 45°傾斜ベッド 総電力容量 - kVA - 40 冷却ポンプ出力 - W - 750 潤滑ポンプ容量 - L - 1.8 全体寸法（L×W×H） - mm - 7000×2300×2450 正味重量 - kg - 13000 精度 mm - IT5~6 主軸テーパ穴半径振れ - mm - ≤0.003 X軸位置決め精度 - mm - ≦0.008 Z軸位置決め精度 - mm - ≦0.016 X軸繰り返し位置決め精度 - mm - ≦0.005 Z軸繰り返し位置決め精度 - mm - ≦0.010 ワーク真円度 - mm - ≦0.005/Ø120 加工ワークの円筒度 - mm - ≦0.010/Ø120×150
