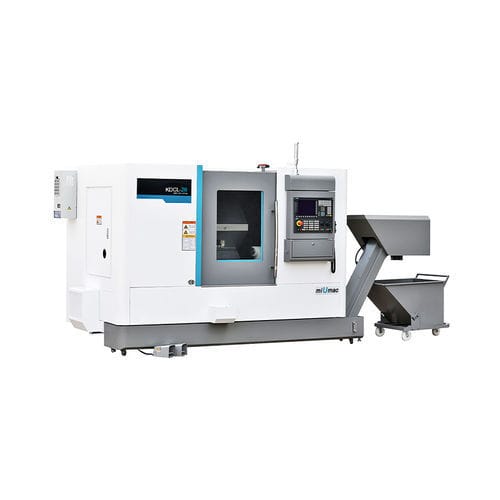

CNC旋盤 KDCL-28

2軸傾斜台A2-6

1.機械はCNCシステムを採用し、機能が充実し、信頼性が高い。機械設計はコンパクトな構造で機械、電子と油圧の統合方法を採用しています。 2.ワンピースの斜めのベッドは機械の剛性および容易な切屑の運搬を高めます。 3.X軸とZ軸はバックラッシュのない精密リニアガイドを採用し、高剛性と高精度を実現。 品名 - 本体 - KDCL-28 加工 ベッド上最大スイング径 - mm - Ø520 ディスク部品の最大切削径 - mm - Ø420 アクスル部品の最大切断径 - mm - Ø250 アクスル部品の最大切断長さ - mm - 500 スピンドル スピンドル内径 - mm - Ø63/Ø65（スリーブ） 主軸端 - - A₂-6 主軸回転数 - r/min - 4000/5000（スリーブ） 移動量 X軸最大移動量 - mm - 235 Z軸最大移動量 - mm - 600 Y軸最大移動量 - mm - - - （スリーブ軸 速度 X軸早送り - m/min - 30 Z軸早送り - m/min - 30 Y軸早送り - m/min タレット 刃物台数 - 12 外径切削工具シャンク - mm - 25×25 切削工具シャンク最大内径 - mm - Ø40 テールストック テールストックスリーブ径 - mm - Ø80 テールストックスリーブ移動量 - mm - 120 テールストックスリーブ内径テーパ - - MT.No.4 その他 主電動機出力 - kW - 11/15 ベッド構造 - - 45°傾斜ベッド 最小入力 - mm - 0.001 繰り返し精度 - mm - ≤0.006 油圧チャック仕様 - インチ - 8 全体寸法（L×W×H）- mm - 4500×1850×2000 正味重量 - kg - 4300
