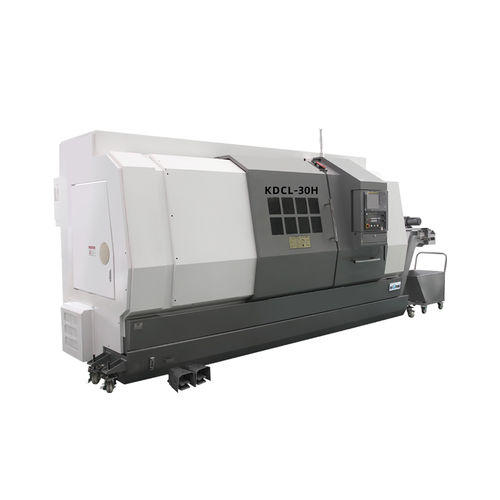

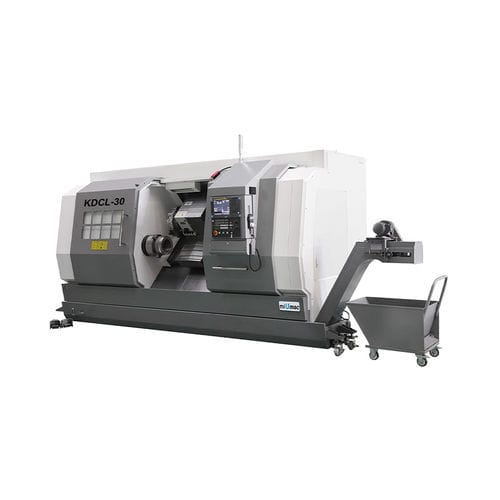

CNC旋盤 KDCL-30H2軸傾斜台A2-8
お気に入りに追加する
商品比較に追加する
特徴
- 制御タイプ
- CNC
- 軸の数
- 2軸
- 構造
- 傾斜台
- スピンドル
- A2-8
- ツールステーション数
- 12ツールステーション
- 応用
- シャフトおよび軸式部品加工用, 複雑部品用, 大量生産用
- 性能
- 高剛性, 高生産性, 高性能
- 直径
650 mm
(25.59 in)- 回転速度
2,500 rpm
(15,707.963 rad.min-1)- パーツの長さ
1,000 mm
(39 in)- 最大切削径
400 mm
(16 in)- 最大切断長
1,000 mm
(39 in)- X軸
270 mm
(11 in)- Z軸
1,060 mm
(42 in)- 早送り速度X
16 m/min
- 早送り速度Z
20 m/min
- 定格出力
18.5 kW, 22 kW
(25.2 hp, 29.9 hp)- 全長
5,500 mm
(217 in)- 全幅
1,980 mm
(78 in)- 全高
2,260 mm
(89 in)- 重量
7,500 kg
(16,535 lb)
詳細
多機能CNC旋盤
X軸とZ軸にバックラッシュのない精密リニアガイドを採用し、高剛性と高精度を実現。
品名 - 単位 - KDCL-30H
加工
ベッド上最大スイング径 mm - Ø650
ディスク部品の最大切削径 - mm - Ø400
アクスル部品の最大切断径 - mm - Ø370
アクスル部品の最大切断長 - mm - 1000
スピンドル
スピンドル内径 - mm - Ø90
主軸端 - - A₂-8
主軸回転数 - rpm - 2500
移動量
軸Xの最大移動量 - mm - 270
Z軸最大移動量 - mm - 1060
速度
X軸早送り - m/min - 16
Z軸早送り - m/min - 20
タレット
刃物台数 - 12
ライブモーター出力 - kW - 3.7/5.5
工具最高回転数 - rpm - 4000
外径 - mm切削工具シャンク - mm - 25×25
切削工具シャンク内径 - mm - Ø40
テールストック
テールストックスリーブ径 - mm - Ø100
テールストックスリーブ移動量 - mm - 200
テールストックスリーブ内径テーパ - - MT.No.6
その他
主電動機出力 - kW - 18.5/22
ベッド構造 - - 45°スラントベッド
最小入力 - mm - 0.001
繰り返し精度 - mm - ≤0.006
チャック径 - - 12
全体寸法（L×W×H） - mm - 5500×1980×2260
正味重量 - kg - 7500
---
