Visor de fluxo de monitoramento Type 317

para recipientespara produtos químicosATEX

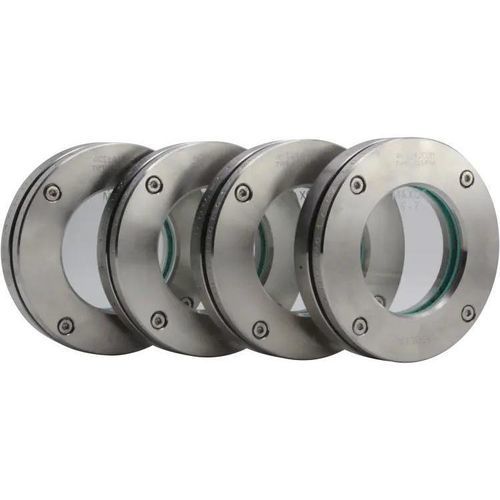

O visor de vidro circular Tipo 317 é uma abertura de visualização leve e plana para recipientes sem pressão, destinado a ser soldado sobre ou embutido na parede do recipiente (semelhante a DIN 28120). O vidro é de borosilicato, quimicamente resistente, preso entre duas flanges em aço inoxidável e acompanhado por uma variedade de materiais de vedação comprovados.

Projeto e materiais

• Corpo / flanges: aço inoxidável 1.4571 (316Ti)
• Vidro: vidro borosilicato conforme DIN 7080 (ou conforme requisitos do cliente)
• Vedações: ampla gama de materiais incluindo vedações fibrosas, PTFE (Teflon®), NBR, novaphit® MST-XP, KlingerSil® C4400 e outras marcas

Tamanhos nominais disponíveis (DN)

• DN 50, 80, 100, 125, 150, 200, 300, 400

Pressão nominal

• PN 0 (sem pressão); pressão máxima de trabalho recomendada: 0,49 barg

Opções de temperatura (seleção)

• 80 °C, 130 °C, 150 °C, 175 °C, 180 °C, 200 °C, 280 °C, 300 °C, 320 °C, 400 °C (dependendo de vidro, vedações e revestimentos)

Opções / Acessórios

• Raspador SGW com lâmina de PTFE ou silicone
• Luz LED para áreas Ex e não-Ex
• Dispositivo de pulverização SVIII
• Revestimento FEP ou Halar®
• Disco de proteção de mica
• Construções especiais / fabricação personalizada possíveis

Dimensões e peso (visão geral)

• Tamanhos nominais (DN): 50, 80, 100, 125, 150, 200, 300, 400
• Da [mm] (diâmetro exterior do conjunto): DN50: 140; DN80: 165; DN100: 190; DN125: 215; DN150: 240; DN200: 290; DN300: 370; DN400: 450
• Di [mm] (diâmetro interior / diâmetro do vidro): DN50: 80; DN80: 100; DN100: 125; DN125: 150; DN150: 175; DN200: 225; DN300: 300; DN400: 370
• h1 [mm] (espessura/altura 1): DN50–200: 10; DN300: 15; DN400: 20
• h2 [mm] (espessura/altura 2): DN50–200: 15; DN300: 20; DN400: 25
• Peso [kg]: DN50: 2.0; DN80: 2.8; DN100: 3.2; DN125: 4.3; DN150: 5.1; DN200: 6.8; DN300: 12.2; DN400: 23.0

Notas adicionais / adequação

• Resistência térmica: até 400 °C (dependendo do vidro, vedações e projeto)
• Adequado para meios líquidos e gasosos
• Mais de 50 materiais de juntas disponíveis (juntas fibrosas padrão e juntas de alto desempenho como PTFE (Teflon®), NBR, novaphit® MST-XP, KlingerSil® C4400, etc.)
• Acessórios disponíveis: raspadores, luzes LED, telas/proteções FEP, discos de mica, etc.

Características / especificações técnicas

• Modelo / série: Tipo 317 (abertura de visualização leve, não retenção de pressão)
• Uso previsto: soldado sobre ou na parede de recipientes para observação/iluminação do interior
• Material de construção padrão: aço inoxidável 1.4571 (316Ti)
• Vidro padrão: vidro borosilicato DIN 7080 (alternativas conforme cliente)
• Pressão nominal: PN 0 (sem pressão)
• Pressão máxima de trabalho recomendada: 0,49 barg
• Tamanhos nominais disponíveis: DN 50–400
• Opções de temperatura indicadas na ficha: 80°C, 130°C, 150°C, 175°C, 180°C, 200°C, 280°C, 300°C, 320°C, 400°C (seleção conforme projeto e materiais)
• Opções de vedação: vedações planas numa ampla gama de materiais incluindo PTFE, NBR, novaphit® MST-XP, KlingerSil® C4400, materiais fibrosos e outras marcas
• Opções de proteção: disco de proteção de mica, revestimentos FEP ou Halar® para proteção química/termal
• Fabricação sob medida e construções especiais disponíveis
