Visor de fluxo para aplicações industriais Type 337
para recipientespara indicador de nívelde monitoramento

Visor de fluxo para aplicações industriais - Type 337 - ACI Industriearmaturen GmbH - para recipientes / para indicador de nível / de monitoramento
Visor de fluxo para aplicações industriais - Type 337 - ACI Industriearmaturen GmbH - para recipientes / para indicador de nível / de monitoramento
Visor de fluxo para aplicações industriais - Type 337 - ACI Industriearmaturen GmbH - para recipientes / para indicador de nível / de monitoramento - imagem - 2
Visor de fluxo para aplicações industriais - Type 337 - ACI Industriearmaturen GmbH - para recipientes / para indicador de nível / de monitoramento - imagem - 3
Visor de fluxo para aplicações industriais - Type 337 - ACI Industriearmaturen GmbH - para recipientes / para indicador de nível / de monitoramento - imagem - 4
Visor de fluxo para aplicações industriais - Type 337 - ACI Industriearmaturen GmbH - para recipientes / para indicador de nível / de monitoramento - imagem - 5
Visor de fluxo para aplicações industriais - Type 337 - ACI Industriearmaturen GmbH - para recipientes / para indicador de nível / de monitoramento - imagem - 6
Guardar nos favoritos
Comparar

Características

Especificações
para aplicações industriais, para recipientes, para indicador de nível, de monitoramento, para produtos químicos, em aço inoxidável, em vidro borossilicato, soldável
Temperatura

MÍN: 80 °C
(176 °F)

MÁX: 400 °C
(752 °F)

Pressão

MÍN: 0 bar
(0 psi)

MÁX: 25 bar
(363 psi)

Descrição

Visão geral

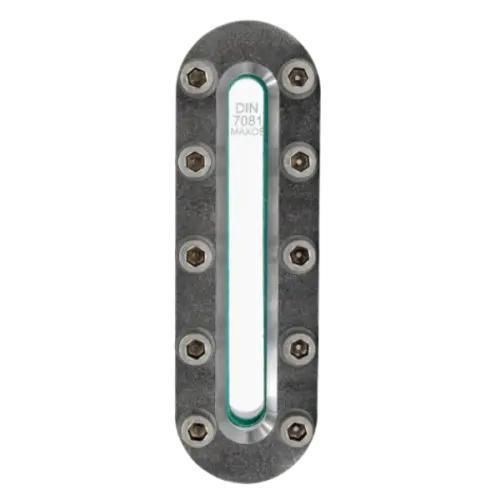

  • O vidro de inspeção longitudinal Tipo 337 é uma janela de visualização retangular com extremidades arredondadas, concebida para ser soldada na ou sobre a parede de recipientes fechados para observação fiável do nível de líquidos em caldeiras, tanques ou silos. É adequado para aplicações de alta pressão e temperatura e pode ser personalizado conforme os requisitos do processo.


Principais características

  • Placa do visor: vidro borosilicato conforme DIN 7081 (ou conforme especificação do cliente).
  • Material do corpo padrão: aço inox 1.4571 (316Ti); materiais alternativos disponíveis sob pedido.
  • Projetado para pressões de serviço até 25 barg (PN 25).
  • Adequado para meios líquidos e gasosos; disponível em várias comprimentos totais (BL 176–536 mm).
  • Placa de vidro encaixada entre vedações e fixada firmemente para vedação duradoura e resistência à pressão.


Variantes ópticas & medidas de proteção

  • Vidro reflex (estrutura prismática) recomendado para recipientes com pouca iluminação para melhorar a leitura do nível.
  • Vidro transparente recomendado quando é necessária visão sem distorções ou visibilidade da cor do meio.
  • Discos de proteção em mica, revestimentos FEP ou Halar® disponíveis para proteger o vidro contra altas temperaturas ou produtos químicos agressivos; vidros reflex não podem ser combinados com mica ou revestimentos, vidros transparentes podem.


Materiais & recursos do produto

  • Vídeo do produto: Tank sight glass type 337 (YouTube).
  • Brochura informativa (PDF) e ficheiros de desenho/STP descarregáveis disponíveis para dados detalhados e informação de fabrico.


Especificações técnicas

  • Pressão nominal: PN 25.
  • Pressão de trabalho: máx. 25 barg.
  • Opções de temperatura: 80°C; 130°C; 150°C; 175°C; 180°C; 200°C; 243°C; 280°C; 300°C; 320°C; 400°C (versões para alta temperatura disponíveis).
  • Materiais padrão: corpo em aço inox 1.4571 (316Ti); vidro borosilicato conforme DIN 7081 (outros vidros sob pedido).
  • Juntas/vedação: juntas planas de uma vasta gama (>50) de materiais, incluindo PTFE (Teflon®), NBR, novaphit® MST-XP, KlingerSil® C4400, entre outros.
  • Opções: protector/revestimento FEP; disco de mica; versão alta temperatura; versão quase sem espaço morto; projetos à medida.


Comprimentos & pesos

  • Comprimento total (BL) — comprimento da ranhura (SL) e peso:
    • BL 176 mm → SL 124 mm, Peso 3.3 kg
    • BL 226 mm → SL 174 mm, Peso 4.3 kg
    • BL 256 mm → SL 204 mm, Peso 4.9 kg
    • BL 316 mm → SL 264 mm, Peso 6.0 kg
    • BL 376 mm → SL 324 mm, Peso 7.1 kg
    • BL 436 mm → SL 384 mm, Peso 8.3 kg
    • BL 496 mm → SL 444 mm, Peso 9.4 kg
    • BL 536 mm → SL 484 mm, Peso 10.2 kg
  • Intervalo típico de comprimento total fornecido: 176–536 mm.


Aplicações & acessórios

  • Indicação de nível e monitorização visual de meios líquidos e gasosos em recipientes fechados (caldeiras, tanques, silos).
  • Acessórios: ecrãs/revestimentos protetores, discos de mica e outros acessórios disponíveis para adaptar o conjunto ao ambiente do processo.
