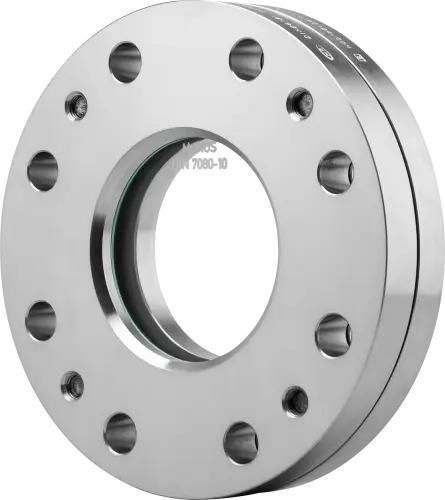

Visor de fluxo para aplicações industriais Type 322

para recipientesde monitoramentopara produtos químicos

O visor circular Tipo 322 é um conjunto robusto para montagem em flange, concebido para monitorização visual de meios líquidos e gasosos em aplicações de alta pressão até 160 barg. Combina flanges reforçados, placas de vidro borossilicatado sobredimensionadas e parafusos de pré-tensão para garantir a vedação em pressões e temperaturas elevadas.

Concepção e finalidade
Destina-se ao controlo visual direto em tanques e recipientes onde são exigidas elevadas pressões de serviço e resistência térmica acrescida. É concebido para montagem em flange semelhante à DIN 28121 e adaptado a ambientes de processo exigentes.

Elementos construtivos principais

• Flange de cobertura
• Almofada de vidro
• Placa de visão (vidro borossilicatado por defeito, sobredimensionado face a DIN 7080)
• Junta
• Flange base / flange de suporte
• Parafusos / parafusos de pré-tensão para aperto do vidro

Opções / características de proteção

• Iluminação LED para visualização iluminada (disponível)
• Disco de proteção em mica para proteção térmica/vapor adicional
• Revestimento FEP ou Halar® para proteger o vidro contra produtos químicos agressivos ou cáusticos
• Dispositivos de pulverização e limpadores: não aplicáveis ao Tipo 322 devido à alta pressão de operação
• Projetos personalizados e adaptações disponíveis mediante pedido

Dados técnicos e dimensões

• Tamanhos nominais (DN): 40, 50, 80, 100
• Pressão nominal (PN): 40, 63, 100, 160
• Opções de temperatura (vidro/junta conforme execução): 80 °C, 130 °C, 150 °C, 175 °C, 180 °C, 200 °C, 280 °C, 300 °C
• Visão rápida:
  • Pressão máxima de serviço: até 160 barg
  • Resistência térmica: até 300 °C (dependendo de vidro e vedação)
  • Meios: adequado para meios líquidos e gasosos
  • Diâmetros nominais: DN 40–100
  • Acessórios disponíveis; projetos personalizados possíveis
• Dimensões (valores selecionados da tabela de secção):
  • DN / Di [mm]: DN 40 → Di 40; DN 50 → Di 50; DN 80 → Di 80; DN 100 → Di 100
  • H (PN 40) [mm]: 84 / 84 / 84 / 104 (para DN 40 / 50 / 80 / 100)
  • H (PN 63) [mm]: 84 / 84 / 84 / 104 (para DN 40 / 50 / 80 / 100)
  • H (PN 100) [mm]: 84 / 104 / 104 / 104 (para DN 40 / 50 / 80 / 100)
  • H (PN 160) [mm]: 94 / 104 / 104 / 121 (para DN 40 / 50 / 80 / 100)
  • Da [mm]: de acordo com DIN EN 1092-1

Características / especificações técnicas

• Modelo / tipo: Tipo 322 (visor circular)
• Montagem: montagem em flange semelhante a DIN 28121
• Diâmetros nominais: DN 40, DN 50, DN 80, DN 100
• Classes de pressão nominal: PN 40, PN 63, PN 100, PN 160 (máx. 160 barg)
• Resistência à temperatura: até 300 °C dependendo da seleção de vidro e junta
• Vidro: vidro borossilicatado por defeito (sobredimensionado face a DIN 7080); opção de disco protetor em mica para condições extremas
• Proteção química/corrosão: revestimento opcional FEP ou Halar®
• Vedação / aperto: parafusos de pré-tensão para tensão do vidro
• Acessórios e opções: iluminação LED, discos de mica, revestimentos, construções especiais
• Fabricante / Marca: ACI Industriearmaturen
