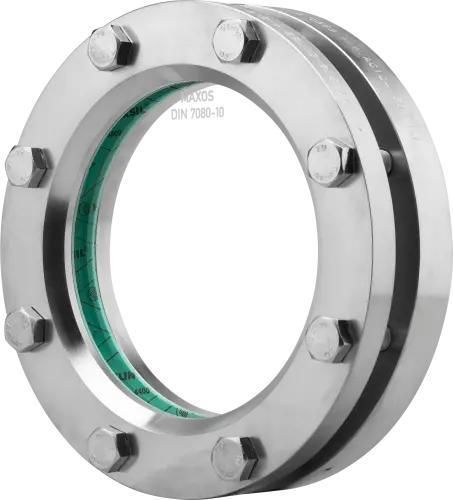

Visor de fluxo para produtos químicos Type 318V

para aplicações industriaispara recipientesde monitoramento

Visão geral
O visor circular (tipo 318V) é um projeto plano e leve para soldar dentro ou sobre as paredes de recipientes, permitindo a observação visual ou a iluminação do interior do recipiente. Otimizado para aplicações a vácuo e baixas pressões de operação.

Principais características

• Design plano e leve em comparação com variantes DIN 28120
• Conceito de vedação otimizado para vácuo (vedação do lado do meio através de anéis de vedação)
• Vidro preso entre duas flanges de aço inoxidável
• Projetado para cobrir a faixa entre visores sem pressão e visores pressurizados mais robustos

Opções

• Luz LED (para áreas Ex e Non-Ex)
• Dispositivo de pulverização SVIII
• Revestimento FEP ou Halar® para produtos químicos agressivos
• Projetos personalizados sob consulta

Componentes de montagem (ilustrado)

• Parafusos
• Flange de cobertura
• Almofada de vidro
• Placa de vidro
• Junta
• Flange de base

Dimensões (por diâmetro nominal DN)

• DN 50: Da 150 mm, Di 80 mm, h1 12 mm, h2 24 mm, Peso 3,4 kg
• DN 80: Da 175 mm, Di 100 mm, h1 14 mm, h2 24 mm, Peso 4,8 kg
• DN 100: Da 200 mm, Di 125 mm, h1 14 mm, h2 24 mm, Peso 5,7 kg
• DN 125: Da 220 mm, Di 150 mm, h1 16 mm, h2 24 mm, Peso 6,6 kg
• DN 150: Da 250 mm, Di 175 mm, h1 16 mm, h2 24 mm, Peso 8,3 kg
• DN 200: Da 300 mm, Di 225 mm, h1 16 mm, h2 24 mm, Peso 10,8 kg
• DN 300: Da 400 mm, Di 305 mm, h1 20 mm, h2 24 mm, Peso 20,8 kg

Acessórios

• Rodo para vidro (limpeza manual)
• Telas / revestimentos de proteção FEP
• Diversas luzes LED (diferentes designs)

Especificações técnicas

• Montagem: Para soldar dentro ou sobre a parede (semelhante à DIN 28120)
• Tamanhos nominais: DN 50 - DN 300
• Pressão nominal / campo de aplicação: aplicações a vácuo até -0,9 barg e pressão de operação até 2,5 barg
• Resistência ao calor: até 200 °C (dependendo da configuração)
• Vidro: vidro borossilicato (DIN 7080) — materiais/revestimentos alternativos disponíveis sob consulta
• Material típico da flange: aço inoxidável (1.4571 / 316Ti)
• Materiais de vedação: configuráveis (PTFE (Teflon®), NBR, HNBR, FKM, FFKM, PEEK, EPDM, silicone, etc.)
• Revestimentos para meios agressivos: FEP ou Halar®
• Adequado para: meios líquidos e gasosos
• Fabricante / Marca: ACI Industriearmaturen
• Fabricação personalizada e materiais de vedação específicos disponíveis
