Visor de fluxo para aplicações industriais

para recipientesde monitoramentoATEX

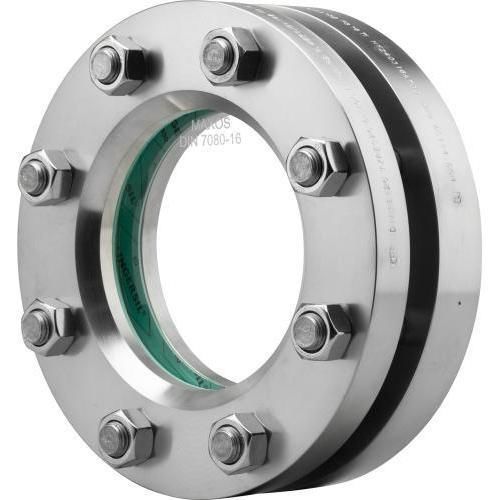

O visor circular Tipo 320 é uma tomada de observação a ser soldada em ou sobre a parede de um recipiente, permitindo a observação ou iluminação do interior do recipiente. É fabricado em aço inoxidável 1.4571 (316Ti) e utiliza vidro de borosilicato quimicamente resistente, preso entre duas flanges com juntas planas feitas à medida.

Construção e materiais

• Carcaça: aço inoxidável 1.4571 (316Ti).
• Vidro: vidro de borosilicato conforme DIN 7080 (ou conforme especificação do cliente).
• Vedação: juntas planas de uma ampla gama de materiais (juntas de fibra e materiais avançados como PTFE (Teflon®), NBR, novaphit® MST-XP, KlingerSil® C4400 e outras juntas de marca).
• Opções de proteção: disco de proteção em mica para proteção térmica/vapor; revestimento FEP ou Halar® para resistência química.

Características funcionais e acessórios

• Projetado para soldagem em ou sobre a parede do recipiente de acordo com DIN 28120 (tamanhos especiais DN 250 e DN 300 disponíveis conforme DIN 28120).
• Pode ser equipado com limpadores de vidro (SGW com lâmina PTFE ou silicone, SWII / SW2), luzes LED para áreas Ex e não-Ex, dispositivos de aspersão (SVI) ou outras luzes e construções especiais.
• Disponível com mais de 50 materiais de vedação e numerosas configurações personalizadas e acessórios (luzes LED, ecrãs/revestimentos de proteção FEP, limpadores SW2/SWG, dispositivos de aspersão, discos de mica redondos, etc.).

Opções (selecionadas)

• Limpador SGW com lâmina PTFE ou silicone
• Luz LED para áreas Ex e não-Ex
• Dispositivo de aspersão SVI
• Revestimento FEP ou Halar®
• Proteção de mica
• Construções especiais / projetos personalizados

Tamanhos nominais (DN)

• 25, 40, 50, 80, 100, 125, 150, 200, 250, 300

Pressão nominal (PN)

• PN 10, PN 16 (dependendo da seleção)

Classificações de temperatura

• Resistências de temperatura disponíveis (exemplos / opções): 80 °C, 130 °C, 150 °C, 175 °C, 180 °C, 200 °C, 280 °C, 300 °C, 320 °C, 400 °C

Dimensões (por DN)

• DN 25 — Da: 115 mm; Di: 48 mm; h1: 16 mm; h2: 25 mm; Diâmetro do vidro: 63 mm; s (PN10): 10 mm; s (PN16): 10 mm; Peso PN10: -; Peso PN16: 2,8 kg
• DN 40 — Da: 150 mm; Di: 65 mm; h1: 16 mm; h2: 30 mm; Diâmetro do vidro: 80 mm; s (PN10): 10 mm; s (PN16): 12 mm; Peso PN10: 5,4 kg; Peso PN16: 5,4 kg
• DN 50 — Da: 165 mm; Di: 80 mm; h1: 16 mm; h2: 30 mm; Diâmetro do vidro: 100 mm; s (PN10): 12 mm; s (PN16): 15 mm; Peso PN10: 5,9 kg; Peso PN16: 6,0 kg
• DN 80 — Da: 200 mm; Di: 100 mm; h1: 20 mm; h2: 30 mm; Diâmetro do vidro: 125 mm; s (PN10): 15 mm; s (PN16): 20 mm; Peso PN10: 9,6 kg; Peso PN16: 9,7 kg
• DN 100 — Da: 220 mm; Di: 125 mm; h1: 22 mm; h2: 30 mm; Diâmetro do vidro: 150 mm; s (PN10): 20 mm; s (PN16): 25 mm; Peso PN10: 11,1 kg; Peso PN16: 11,3 kg
• DN 125 — Da: 250 mm; Di: 150 mm; h1: 25 mm; h2: 30 mm; Diâmetro do vidro: 175 mm; s (PN10): 20 mm; s (PN16): 25 mm; Peso PN10: 14,3 kg; Peso PN16: 14,6 kg
• DN 150 — Da: 285 mm; Di: 175 mm; h1: 30 mm; h2: 36 mm; Diâmetro do vidro: 200 mm; s (PN10): 25 mm; s (PN16): 30 mm; Peso PN10: 21,9 kg; Peso PN16: 22,4 kg
• DN 200 — Da: 340 mm; Di: 225 mm; h1: 35 mm; h2: 36 mm; Diâmetro do vidro: 250 mm; s (PN10): 30 mm; s (PN16): -; Peso PN10: 30,7 kg; Peso PN16: -
• DN 250 — Da: 395 mm; Di: 280 mm; h1: 40 mm; h2: 40 mm; Diâmetro do vidro: 300 mm; s (PN10): 45 mm; s (PN16): -; Peso PN10: 44,7 kg; Peso PN16: -
• DN 300 — Da: 445 mm; Di: 325 mm; h1: 45 mm; h2: 45 mm; Diâmetro do vidro: 355 mm; s (PN10): 45 mm; s (PN16): -; Peso PN10: 59,2 kg; Peso PN16: -

Características técnicas / especificações

• Modelo / série: Tipo 320
• Norma: DIN 28120 (soldagem in/on conforme DIN 28120)
• Material da carcaça: aço inoxidável 1.4571 (316Ti)
• Material do vidro: vidro de borosilicato DIN 7080 (quimicamente resistente)
• Pressão máxima de trabalho: até 16 barg (dependendo da seleção PN)
• Resistência ao calor: até 400 °C (dependendo da configuração e proteção)
• Adequado para: meios líquidos e gasosos
• Tamanhos nominais: DN 25 – DN 300 (incluindo DN 250 e DN 300 em especial)
• Opções de vedação: mais de 50 materiais de vedação incluindo PTFE, NBR, novaphit® MST-XP, KlingerSil® C4400, vedações de fibra e vedações de marca
• Opções de proteção: discos de proteção em mica, revestimentos FEP / Halar®
• Acessórios disponíveis: limpadores de vidro (SGW, SW2), luzes LED (Ex / non-Ex), dispositivos de aspersão (SVI), discos de mica, ecrãs protetores
• Projetos personalizados e construções especiais possíveis; ficha técnica, desenho e ficheiro STP disponíveis mediante pedido
