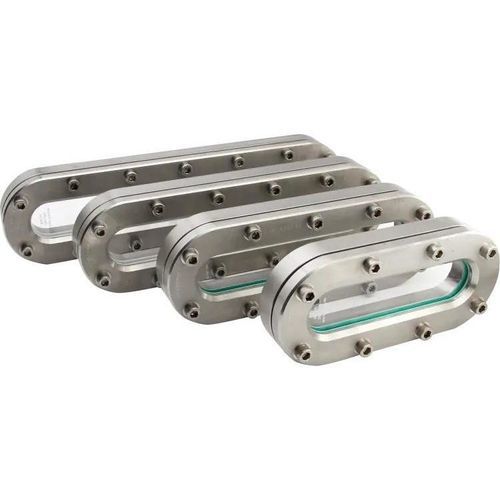

Visor de fluxo para aplicações industriais Type 335

para recipientespara indicador de nívelde monitoramento

O visor longitudinal Tipo 335 é um vidro de inspeção oval e indicador de nível para montagem em parede de tanque ou contentor, projetado para área de visão aumentada em baixas pressões de operação (até 3 barg). A placa de vidro borossilicato é montada entre juntas e aparafusada em uma armação metálica para garantir estanqueidade e resistência à pressão.

Principais características

• Abertura de visualização oval ampliada para observação melhorada em comparação com vidros redondos
• Projetado para montagem em parede (versões para solda)
• Placa de vidro: vidro borossilicato (semelhante à DIN 7081) — materiais alternativos sob consulta
• Material padrão do corpo: aço inox 1.4571 (316Ti); outros materiais disponíveis sob pedido
• Vedação com juntas planas de ampla seleção (incluindo PTFE (Teflon®), NBR, novaphit® MST‑XP, KlingerSil® C4400 e outros)
• Variantes de projeto para maior resistência química ou térmica (revestimento FEP ou Halar®, disco de proteção em mica, versão para alta temperatura)
• Projeto praticamente sem espaços mortos e possibilidade de construções personalizadas

Opções / componentes adicionais

• Revestimento FEP ou Halar® para resistência química
• Disco de proteção em mica para proteção térmica/ao vapor adicional
• Versões para alta temperatura (ver classes de temperatura)
• Ampla escolha de materiais de junta (mais de 50 opções)
• Acessórios disponíveis (ex.: tela de proteção FEP / revestimento)

Dimensões / peso (entre faces BL -> comprimento de visão SL e peso)

• BL 270 mm — SL 200 mm — Peso 6,3 kg
• BL 340 mm — SL 270 mm — Peso 7,9 kg
• BL 410 mm — SL 340 mm — Peso 9,5 kg
• BL 480 mm — SL 410 mm — Peso 11,1 kg
• BL 550 mm — SL 480 mm — Peso 12,7 kg
• BL 620 mm — SL 550 mm — Peso 14,2 kg
• BL 690 mm — SL 620 mm — Peso 15,8 kg
• BL 760 mm — SL 690 mm — Peso 17,4 kg

Especificações técnicas

• Pressão nominal: PN 3 (pressão máxima de trabalho até 3 barg)
• Classes de temperatura (conforme execução): 80 °C, 130 °C, 150 °C, 175 °C, 180 °C, 200 °C, 280 °C, 300 °C, 400 °C
• Material padrão do corpo: aço inox 1.4571 (316Ti); outros materiais sob pedido
• Material do vidro: vidro borossilicato (DIN 7081 ou conforme especificação do cliente)
• Comprimento entre faces: 270 mm – 760 mm
• Aplicações: adequado para meios líquidos e gasosos; utilizável como indicador de nível em baixas pressões
• Proteções / revestimentos disponíveis: telas de proteção FEP, revestimentos FEP ou Halar®
• Notas de projeto: projeto praticamente sem espaços mortos; construções personalizadas disponíveis; opção de disco de mica quando excedidos os limites térmicos do borossilicato

Materiais & juntas

• Corpo padrão: aço inox 1.4571 (316Ti)
• Vidro: vidro borossilicato (tipo DIN 7081) ou alternativa sob pedido
• Juntas planas: mais de 50 materiais disponíveis, incluindo PTFE (Teflon®), NBR, novaphit® MST‑XP, KlingerSil® C4400

Montagem / componentes

• Parafusos
• Moldura de cobertura
• Espaçador de vidro
• Vidro de inspeção
• Junta
• Moldura base
