Visor de fluxo de monitoramento Type 318

para recipientespara produtos químicosATEX

O visor de vidro circular Tipo 318 é um visor plano e leve, soldado sobre ou na parede de um recipiente para permitir a observação ou iluminação do interior. Posiciona-se como uma solução económica e quimicamente resistente entre os acessórios sem pressão e as variantes pressurizadas mais robustas.

Características

• Design plano e leve baseado nos princípios da DIN 28120, mas otimizado para pressões de serviço mais baixas.
• Corpo e flanges em aço inoxidável 1.4571 (316Ti) para maior resistência à corrosão.
• Vidro preso entre duas flanges em aço inoxidável com juntas planas de alta qualidade.
• Material padrão do vidro: vidro borossilicato conforme DIN 7080 (ou conforme especificação do cliente).
• Revestimentos FEP ou Halar® opcionais para aumentar a resistência química do conjunto de vidro.
• Adequado para observação ou iluminação do interior de recipientes; compatível com meios líquidos e gasosos.

Opções

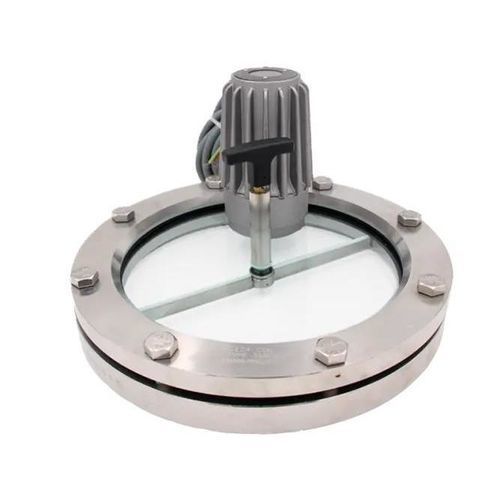

• Rodo para visor SGW com lâmina em PTFE ou silicone.
• Sistemas de iluminação LED para áreas Ex e não-Ex.
• Dispositivo de pulverização SVIII.
• Revestimento FEP ou Halar® para proteção química adicional.
• Disco de proteção em mica para proteção térmica e contra vapor.
• Construções especiais e projetos personalizados mediante pedido.

Dimensões (por DN)

• DN 50 — Da: 150 mm; Di: 80 mm; h1: 12 mm; h2: 24 mm; Peso: 3,6 kg
• DN 80 — Da: 175 mm; Di: 100 mm; h1: 14 mm; h2: 24 mm; Peso: 5,0 kg
• DN 100 — Da: 200 mm; Di: 125 mm; h1: 14 mm; h2: 24 mm; Peso: 5,9 kg
• DN 125 — Da: 220 mm; Di: 150 mm; h1: 16 mm; h2: 24 mm; Peso: 7,1 kg
• DN 150 — Da: 250 mm; Di: 175 mm; h1: 16 mm; h2: 24 mm; Peso: 8,8 kg
• DN 200 — Da: 300 mm; Di: 225 mm; h1: 16 mm; h2: 24 mm; Peso: 11,3 kg
• DN 300 — Da: 400 mm; Di: 305 mm; h1: 20 mm; h2: 24 mm; Peso: 21,7 kg
• DN 400 — Da: 500 mm; Di: 390 mm; h1: 22 mm; h2: 24 mm; Peso: 35,0 kg

Especificações técnicas

• Denominação: Tipo 318
• Concepção: baseada na DIN 28120 (adaptada: mais plana e leve)
• Material (carcaça / flanges): aço inoxidável 1.4571 (316Ti)
• Vidro: vidro borossilicato DIN 7080 (padrão) ou conforme especificação do cliente
• Dimensões nominais: DN 50, 80, 100, 125, 150, 200, 300, 400
• Pressão nominal: PN 2,5 (pressão de serviço até 2,5 barg)
• Temperatura: configurações selecionáveis até altas temperaturas; disco de mica recomendado quando os limites do borossilicato são excedidos (configurações até aprox. 400 °C dependendo dos materiais e proteções)
• Vedação: juntas planas numa ampla gama (>50) de materiais incluindo juntas reforçadas, PTFE (Teflon®), NBR, novaphit® MST-XP, KlingerSil® C4400, etc.
• Revestimentos: opções FEP ou Halar® para maior resistência química
• Meios: adequado para meios líquidos e gasosos
• Acessórios / upgrades: rodo (SGW), luzes LED, dispositivo de pulverização SVIII, disco de proteção em mica; projetos personalizados possíveis
• Certificados: TÜV / ISO 9001 e certificações de material inox disponíveis
