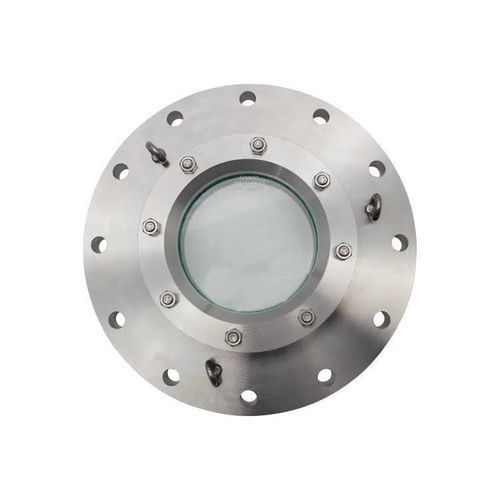

Visor de fluxo para recipientes Type 325

para aplicações industriaisATEXem vidro borossilicato

O visor de inspeção montagem a flange Tipo 325 é uma peça para vedar aberturas de acesso e inspeção em tanques, silos e recipientes, permitindo a observação visual segura dos processos internos. Indicado para meios líquidos e gasosos; disponível em grandes bitolas nominais e diversas classes de pressão e temperatura.

Principais características

• Montagem a flange conforme DIN EN 1092-1.
• Pressão de trabalho até máx. 16 barg (PN 6 / 10 / 16).
• Bitolas nominais: DN 300 – DN 800.
• Adequado para meios líquidos e gasosos.
• Versões resistentes ao calor disponíveis (ver faixas de temperatura abaixo).
• Projetos personalizados e ampla gama de materiais de juntas (>50) disponíveis.

Materiais e vedação

• Materiais do corpo: aço inoxidável 1.4571 (316Ti) ou 1.4404 (F316).
• Vidro padrão: vidro de borossilicato conforme DIN 7080 (outros tipos de vidro mediante especificação do cliente).
• Vedantes / materiais de junta: materiais fibrosos e opções como PTFE (Teflon®), NBR, novaphit® MST-XP, KlingerSil® C4400 e muitas outras marcas.
• Opções adicionais de proteção/revestimento: revestimento FEP ou Halar® para proteger o vidro contra produtos químicos agressivos ou soluções alcalinas.

Acessórios e equipamentos opcionais

• Limpador de vidro SGW (pá em PTFE ou silicone) para limpeza do visor.
• Dispositivos de pulverização SVI para limpeza interna.
• Luzes LED (para zonas Ex e não-Ex).
• Discos de proteção em mica para maior proteção térmica/vapor.
• Construções especiais e modificações personalizadas possíveis.

Estrutura do produto / componentes principais

• Porcas
• Barras roscadas ou parafusos
• Flange de cobertura
• Almofada do vidro
• Visor / vidro
• Junta
• Flange base

Dimensões (conforme desenho técnico e tabela)

• DN (disponíveis): 300, 350, 400, 450, 500, 600, 700, 800
• Di [mm]: DN300 = 175; DN350 = 225; DN400 = 280; DN450 = 280; DN500 = 325; DN600 = 325; DN700 = 325; DN800 = 325
• H [mm] (PN 6 / PN 10 / PN 16): DN300 = 23 / 29 / 36; DN350 = 25 / 34 / 45; DN400 = 28 / 38 / 50; DN450 = 31 / 40 / 54; DN500 = 33 / 44 / 60; DN600 = 37 / 49 / 68; DN700 = 42 / 57 / 71; DN800 = 47 / 63 / 79
• Peso [kg] (PN 6 / PN 10 / PN 16): DN300 = 30 / 38 / 49; DN350 = 40 / 58 / 80; DN400 = 52 / 75 / 104; DN450 = 68 / 92 / 134; DN500 = 92 / 128 / 189; DN600 = 135 / 187 / 290; DN700 = 193 / 279 / 354; DN800 = 279 / 394 / 497
• DA / K: Conforme DIN EN 1092-1 PN 6/10/16
• Outros tamanhos e diâmetros disponíveis sob consulta.

Visão geral rápida (resumo)

• Pressão de trabalho máx.: até 16 barg.
• Resistência ao calor: até 400 °C (dependendo da configuração).
• Meios: adequado para líquidos e gases.
• Bitolas nominais: DN 300 - DN 800.
• Projetos personalizados possíveis; ampla seleção de juntas/materiais; acessórios disponíveis (limpadores, luzes, discos de mica, revestimentos).

Dados técnicos / especificações

• Designação do modelo: Visor de inspeção Tipo 325 (montagem a flange).
• Norma de flange: DIN EN 1092-1.
• Bitolas nominais: DN 300, 350, 400, 450, 500, 600, 700, 800.
• Pressões nominais: PN 6, PN 10, PN 16 (máx. 16 barg).
• Temperaturas (opções): 80 °C; 130 °C; 150 °C; 175 °C; 180 °C; 200 °C; 280 °C; 300 °C; 320 °C; 400 °C (dependendo do vidro/proteção).
• Material do corpo: Aço inoxidável 1.4571 (316Ti) ou 1.4404 (F316).
• Vidro: Borossilicato (DIN 7080) ou conforme especificação do cliente; disco de proteção em mica disponível para maior proteção térmica/vapor.
• Juntas: ampla gama incluindo PTFE (Teflon®), NBR, novaphit® MST-XP, KlingerSil® C4400, materiais fibrosos e outros.
• Opções: limpador SGW (PTFE/silicone), dispositivo de pulverização SVI, iluminação LED (Ex / não-Ex), revestimento FEP ou Halar®, construções especiais.
• Acessórios: proteção/revestimento FEP, dispositivo de pulverização SV1, discos de mica, limpador de visor, luzes LED, etc.
