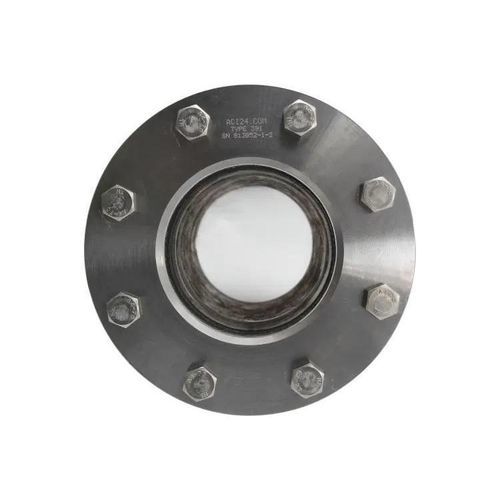

Visor de fluxo para atmosfera explosiva Type 391

de monitoramentosoldávelem aço inoxidável

O visor circular ACI tipo 391 é um conjunto de vidro de observação com ligação a tubo, concebido para soldagem em tubagens ou instalação em tanques fortemente curvados. Prende uma placa de vidro de borosilicato entre duas flanges de aço inoxidável de alta qualidade com juntas planas ajustadas.

Componentes

• Parafusos
• Flange de cobertura
• Almofada de vidro
• Vidro de observação (borosilicato DIN 7080)
• Junta
• Flange base com ligação a tubo
• Porcas

Opções

• Limpa-vidros SGW com lâmina em PTFE ou silicone
• Luz LED para áreas Ex e não-Ex
• Revestimento FEP ou Halar®
• Proteção em mica (escudo protetor)
• Projeto sob medida

Pressão nominal

• PN 16
• PN 25
• PN 40

Opções de temperatura

• 80 °C
• 130 °C
• 150 °C
• 175 °C
• 180 °C
• 200 °C
• 280 °C
• 300 °C
• 320 °C
• 400 °C

Dimensões / Pesos (valores selecionados da tabela)

• DN 100 — Diâmetro (PN16): 220 mm; Peso (PN16): 10,5 kg; Diâmetro interior: 107 mm; Comprimento (padrão): 70 mm; s: 3,6 mm; A: 114,3 mm
• DN 125 — Diâmetro (PN16): 250 mm; Peso (PN16): 14,5 kg; Diâmetro interior: 132 mm; Comprimento (padrão): 70 mm; s: 4,0 mm; A: 139,7 mm
• DN 150 — Diâmetro (PN16): 285 mm; Peso (PN16): 18,6 kg; Diâmetro interior: 160 mm; Comprimento (padrão): 70 mm; s: 4,5 mm; A: 168,3 mm
• DN 200 — Diâmetro (PN16): 340 mm (PS máx. 10 barg para alguns tamanhos); Peso (PN16): 28,2 kg; Diâmetro interior: 207 mm; Comprimento (padrão): 70 mm; s: 6,3 mm; A: 219,1 mm
• DN 300 — Diâmetro (PN16): 460 mm (PS máx. 6 barg para tamanhos muito grandes); Peso (PN16): 55,7 kg; Diâmetro interior: 310 mm; Comprimento (padrão): 70 mm; s: 7,1 mm; A: 232,9 mm
• DN 350 — Diâmetro (PN16): 520 mm (PS máx. 6 barg para tamanhos muito grandes); Peso (PN16): 78,0 kg; Diâmetro interior: 340 mm; Comprimento (padrão): 70 mm; s: 8,0 mm; A: 355,6 mm

Resumo rápido

• Pressão máxima possível até 40 barg (dependendo do PN e do tamanho)
• Resistente ao calor até 280 °C (opções de temperatura disponíveis)
• Adequado para meios líquidos e gasosos
• Tamanhos nominais DN 100 - 350
• Possibilidade de projetos personalizados
• Mais de 50 materiais de vedação disponíveis
• Acessórios disponíveis (limpadores, luzes LED, ecrãs de proteção, discos de mica, etc.)

Especificações técnicas

• Marca / Fabricante: ACI Industriearmaturen GmbH
• Modelo / Tipo: Visor circular tipo 391
• Aplicação do produto: Para soldagem em tubagens ou instalação em tanques curvados; adequado para monitorização de meios líquidos e gasosos
• Material do corpo: Aço inoxidável 1.4571 (316Ti)
• Material do vidro: Vidro borosilicato (DIN 7080) — outros tipos mediante pedido
• Vedação: Juntas planas numa vasta gama de materiais (fibra, PTFE (Teflon®), NBR, novaphit® MST-XP, KlingerSil® C4400, etc.)
• Revestimentos / proteção: Revestimento FEP ou Halar® disponível; escudo protetor em mica opcional para maior proteção contra temperatura/vapor
• Opções de acessórios: Limpa-vidros (SGW), luzes LED (Ex e não-Ex), proteção de mica, revestimentos FEP/Halar
• Tamanhos nominais (DN): 100, 125, 150, 200, 300, 350
• Pressão nominal: PN 16, PN 25, PN 40 (dependendo do tamanho e design)
• Capacidade de temperatura: opções de 80 °C até 400 °C dependendo da configuração e medidas de proteção
• Comprimento face-a-face padrão: 70 mm (todas as DN listadas)
• Diâmetros interiores (exemplos): DN100 = 107 mm; DN125 = 132 mm; DN150 = 160 mm; DN200 = 207 mm; DN300 = 310 mm; DN350 = 340 mm
• Aplicações típicas: Monitorização de processos, visualização de tanques e tubagens onde se exigem resistência química e desempenho em pressão/temperatura
• Documentação: Ficha técnica e folheto informativo disponíveis (PDF)
