Visor de fluxo para recipientes Type 330

soldávelde monitoramentopara indicador de nível

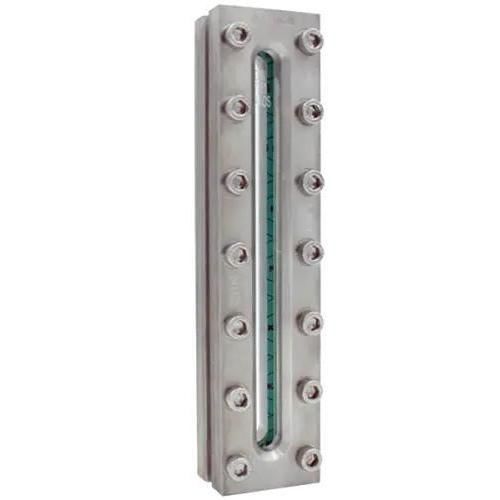

Visão geral do produto O visor de nível longitudinal ACI tipo 330 é um indicador de nível vertical retangular para uma observação fiável dos níveis de líquidos em recipientes fechados (caldeiras, tanques, silos). Pode ser soldado na parede do contentor ou soldado e é concebido para aplicações de alta pressão e temperatura. Materiais e opções ópticas

• Placa de vidro de visão feita de vidro de borosilicato de acordo com a norma DIN 7081 (ou comparável)
• Material padrão do corpo: aço inoxidável 1.4571 (316Ti); outros materiais disponíveis a pedido
• Selagem: juntas planas selecionáveis de uma vasta gama (>50 materiais de selagem) incluindo juntas de fibra, PTFE (Teflon®), NBR, novaphit® MST-XP, KlingerSil® C4400 e outros materiais de marca
• Medidas de proteção: disco de proteção de mica para proteção contra altas temperaturas/vapor; revestimento FEP ou Halar® para proteger o vidro de produtos químicos agressivos ou soluções alcalinas
• Tipos de ótica: visor transparente para meios claros/corados; visor reflexivo (DIN 7081 ou comparável) para recipientes pouco iluminados - nota: os vidros reflexivos não podem ser combinados com discos de mica ou revestimentos

Opções disponíveis

• Revestimento FEP ou Halar®
• Disco de proteção de mica
• Versão para altas temperaturas
• Versão quase sem espaço morto
• Construções especiais / designs personalizados

Dimensões e pesos (seleção)

• BL 140 mm: SL 79 mm; Vista oculta 0; h1/h2 (PN16) 20 mm; Peso (PN16) 2,8 kg; h1/h2 (PN40) 25 mm; Peso (PN40) 3,4 kg
• BL 170 mm: SL 124 mm; Vista oculta 0; h1/h2 (PN16) 20 mm; Peso (PN16) 3,2 kg; h1/h2 (PN40) 25 mm; Peso (PN40) 4,0 kg
• BL 220 mm: SL 174 mm; Vista oculta 0; h1/h2 (PN16) 20 mm; Peso (PN16) 4,0 kg; h1/h2 (PN40) 25 mm; Peso (PN40) 5,0 kg
• BL 250 mm: SL 204 mm; Vista oculta 0; h1/h2 (PN16) 20 mm; Peso (PN16) 4,6 kg; h1/h2 (PN40) 25 mm; Peso (PN40) 5,7 kg
• BL 300 mm: SL 264 mm; Vista oculta 0; h1/h2 (PN16) 20 mm; Peso (PN16) 5,3 kg; h1/h2 (PN40) 25 mm; Peso (PN40) 6,6 kg
• BL 310 mm: SL 264 mm; Vista oculta 0; h1/h2 (PN16) 20 mm; Peso (PN16) 5,6 kg; h1/h2 (PN40) 25 mm; Peso (PN40) 6,9 kg
• BL 350 mm: SL 304 mm; Vista oculta 0; h1/h2 (PN16) 20 mm; Peso (PN16) 6,3 kg; h1/h2 (PN40) 25 mm; Peso (PN40) 7,8 kg
• BL 370 mm: SL 324 mm; Vista oculta 0; h1/h2 (PN16) 20 mm; Peso (PN16) 6,6 kg; h1/h2 (PN40) 25 mm; Peso (PN40) 8,2 kg
• BL 400 mm: SL 354 mm; Vista oculta 0; h1/h2 (PN16) 20 mm; Peso (PN16) 7,1 kg; h1/h2 (PN40) 25 mm; Peso (PN40) 8,8 kg
• BL 500 mm: SL 454 mm; Vista oculta 1x46; h1/h2 (PN16) 20 mm; Peso (PN16) 9,1 kg; h1/h2 (PN40) 25 mm; Peso (PN40) 11,3 kg
• BL 600 mm: SL 564 mm; Vista oculta 1x36; h1/h2 (PN16) 20 mm; Peso (PN16) 10,7 kg; h1/h2 (PN40) 25 mm; Peso (PN40) 13,3 kg
• BL 620 mm: SL 564 mm; Vista oculta 1x46; h1/h2 (PN16) 20 mm; Peso (PN16) 11,1 kg; h1/h2 (PN40) 25 mm; Peso (PN40) 13,8 kg
• BL 700 mm: SL 654 mm; Vista oculta 1x46; h1/h2 (PN16) 20 mm; Peso (PN16) 12,5 kg; h1/h2 (PN40) 25 mm; Peso (PN40) 15,6 kg
• BL 740 mm: SL 694 mm; Vista oculta 1x46; h1/h2 (PN16) 20 mm; Peso (PN16) 13,2 kg; h1/h2 (PN40) 25 mm; Peso (PN40) 16,4 kg
• BL 800 mm: SL 754 mm; Vista oculta 1x46; h1/h2 (PN16) 20 mm; Peso (PN16) 14,2 kg; h1/h2 (PN40) 25 mm; Peso (PN40) 17,7 kg
• BL 930 mm: SL 884 mm; Vista oculta 2x46; h1/h2 (PN16) 20 mm; Peso (PN16) 16,7 kg; h1/h2 (PN40) 25 mm; Peso (PN40) 20,8 kg
• BL 1000 mm: SL 954 mm; Vista oculta 3x46; h1/h2 (PN16) 20 mm; Peso (PN16) 18,2 kg; h1/h2 (PN40) 25 mm; Peso (PN40) 22,6 kg

Desempenho chave

• Pressão máxima de trabalho: até 40 barg
• Versões resistentes ao calor disponíveis até 400 °C (dependendo do tipo de vidro e das opções)
• Adequado para meios líquidos e gasosos
• Faixa de comprimento total: 140 - 1000 mm (várias opções de BL)
• Possibilidade de fabrico por medida e construções especiais

Caraterísticas / especificações técnicas

• Modelo / série: Tipo 330
• Material padrão: Aço inoxidável 1.4571 (316Ti); outros materiais a pedido
• Vidro padrão: Vidro borossilicato de acordo com a norma DIN 7081 (ou comparável)
• Opções de pressão nominal (PN): PN 16, PN 40
• Opções de temperatura (exemplos): 80°C, 130°C, 150°C, 175°C, 180°C, 200°C, 243°C, 280°C, 300°C, 320°C, 400°C
• Opções de comprimento face-a-face (BL): 140, 170, 220, 250, 300, 310, 350, 370, 400, 500, 600, 620, 700, 740, 800, 930, 1000 mm
• Opções: Revestimentos FEP/Halar, disco de proteção em mica, versão para altas temperaturas, versão quase sem espaço morto, construções especiais
• Acessórios disponíveis (por exemplo, telas/revestimentos de proteção)
