Visor de fluxo para recipientes Type 322A

para produtos químicosATEXpara atmosfera explosiva

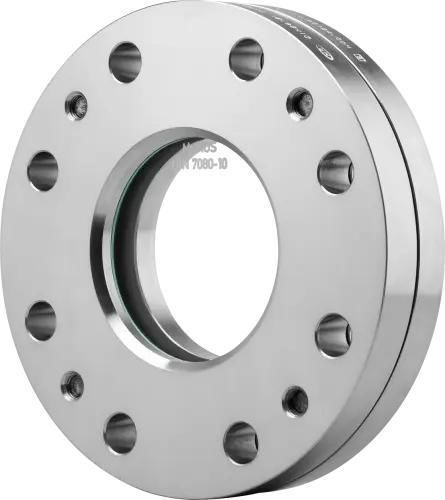

O conjunto de visor circular Type 322A é uma armadura de visualização reforçada, montada em flange, destinada a aplicações em vasos de alta pressão. Projetado segundo os princípios construtivos da DIN 28121 e compatível com flanges de suporte conforme ASME B16.5, permite execuções para altas pressões de operação e temperaturas elevadas conforme os materiais do vidro e das juntas escolhidos.

Estrutura

• Flange de cobertura
• Almofada de vidro
• Visor (borosilicato semelhante à DIN 7080)
• Junta
• Flange de base
• Parafusos (tensionamento realizado por parafusos de aperto)

Opções

• Luz LED (para áreas Ex e não-Ex)
• Dispositivo de pulverização SVII (não possível para Type 322A em alta pressão)
• Revestimento FEP ou Halar® para resistência química
• Disco de proteção em mica (proteção adicional contra temperatura e vapor)
• Construções especiais / projetos personalizados

Acessórios (exemplos)

• Discos redondos em mica (proteção contra agentes químicos ou vapor)
• Luzes LED em diferentes formatos

Especificações / dados técnicos

• Modelo / denominação comercial: Type 322A
• Normas / montagem: Montagem em flange conforme DIN 28121; adequado para flanges de suporte segundo ASME B16.5
• Tamanhos nominais (NPS): 1 ½", 2", 3", 4"
• Diâmetros (Di [mm] por NPS): 1 ½" = 40 mm; 2" = 50 mm; 3" = 80 mm; 4" = 100 mm; outras dimensões sob consulta
• Classes de pressão disponíveis: 150 lbs, 300 lbs, 400 lbs, 600 lbs, 900 lbs, 1500 lbs
• Pressão máxima de trabalho: até 250 barg (dependendo da configuração)
• Faixas de temperatura: execuções selecionáveis; resistente ao calor até 300 °C dependendo dos materiais e juntas
• Meios: adequado para meios líquidos e gasosos
• Vidro: placas de borosilicato (possibilidades além da DIN 7080); proteção alternativa por disco de mica
• Vedação / tensionamento: parafusos de aperto fixam o vidro; o conjunto deve ser fixado à flange de suporte para vedação
• Limitações funcionais: limpadores e alguns dispositivos de pulverização não são utilizáveis em alta pressão para o Type 322A
• Revestimentos: FEP ou Halar® disponíveis para proteção química
• Projeto e fornecimento: projetos personalizados e construções especiais possíveis; acessórios disponíveis
