Visor de fluxo para recipientes Type 334

para indicador de nívelde monitoramentoem aço inoxidável

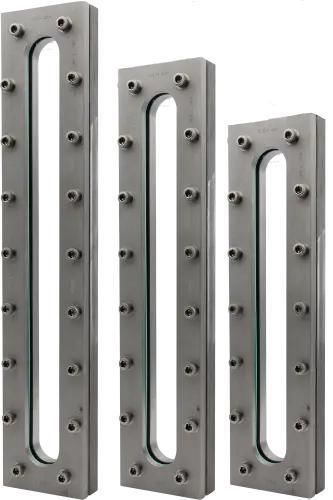

O visor longitudinal tipo 334 é uma peça de vidro retangular/alongada projetada para soldagem em ou sobre paredes de tanques e recipientes, oferecendo uma grande janela de visualização para monitoramento de meios líquidos e gasosos. Combina as funções de visores redondos e indicadores de nível, permitindo materiais e configurações específicos do cliente.

Projeto e materiais
O conjunto dispõe de uma placa de vidro de borosilicato (semelhante à DIN 7081) inserida entre vedações e firmemente aparafusada em uma estrutura metálica. Material padrão das partes metálicas: aço inoxidável 1.4571 (316Ti); materiais alternativos disponíveis sob pedido. A vedação é feita por juntas planas selecionadas a partir de uma ampla gama de materiais adequados à aplicação.

• Vidro padrão: borosilicato (DIN 7081 ou conforme especificação do cliente)
• Metal padrão: aço inoxidável 1.4571 (316Ti); materiais alternativos mediante pedido
• Materiais de vedação: gaxetas de fibra e materiais avançados como PTFE (Teflon®), NBR, novaphit® MST-XP, KlingerSil® C4400 e muitos outros (>50 materiais de junta disponíveis)

Estrutura (componentes explodidos)

• Parafusos
• Moldura de cobertura
• Almofada de vidro
• Vidro de visualização
• Junta
• Moldura base

Opções

• Revestimento protetor FEP ou Halar® para maior resistência química
• Disco de proteção de mica para proteger o vidro contra altas temperaturas e vapor
• Versão para alta temperatura
• Versão praticamente sem espaço morto
• Construções especiais / projetos personalizados

Dimensões (comprimento padrão entre faces / comprimento de visualização / peso)

• BL 270 mm — SL 200 mm — Peso 7,4 kg
• BL 340 mm — SL 270 mm — Peso 9,0 kg
• BL 410 mm — SL 340 mm — Peso 10,6 kg
• BL 480 mm — SL 410 mm — Peso 12,2 kg
• BL 550 mm — SL 480 mm — Peso 13,8 kg
• BL 620 mm — SL 550 mm — Peso 15,4 kg
• BL 690 mm — SL 620 mm — Peso 17,0 kg
• BL 760 mm — SL 690 mm — Peso 18,6 kg

Notas de aplicação
O tipo 334 fornece uma janela de visualização retangular significativamente ampliada em comparação com tipos menores, adequada para monitorização visual de meios líquidos e gasosos. O vidro padrão é borosilicato; se a temperatura ou as condições do processo excederem os limites do borosilicato, discos de proteção em mica ou construções especiais para alta temperatura estão disponíveis. Revestimentos FEP/Halar® protegem o vidro contra produtos químicos agressivos.

Especificações técnicas

• Denominação: Visor longitudinal tipo 334
• Pressão nominal (padrão): PN 3
• Aplicação típica: soldagem em ou sobre paredes de tanques (indicador de nível / visor)
• Metal padrão: aço inoxidável 1.4571 (316Ti) — outros materiais sob pedido
• Vidro padrão: borosilicato (semelhante à DIN 7081) — vidros especiais sob pedido
• Opções de temperatura: 80°C, 130°C, 150°C, 175°C, 180°C, 200°C, 280°C, 300°C, 400°C (operação com borosilicato padrão limitada; variantes protegidas e para alta temperatura disponíveis)
• Meios: para meios líquidos e gasosos
• Comprimento total (BL): 270–760 mm (várias SL / pesos conforme listado acima)
• Acessórios / variantes: revestimento protetor FEP, revestimento Halar®, disco de proteção em mica, versões para alta temperatura, versões quase sem espaço morto, construções especiais
• Projetos personalizados possíveis; ampla escolha de materiais de junta (>50)
