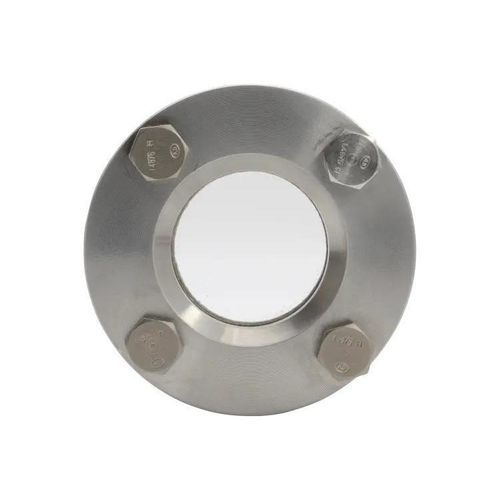

Visor de fluxo para aplicações industriais Type 394

para recipientesde monitoramentoem aço inoxidável

O visor circular rosqueado Tipo 394 é um vidro de visualização com rosca interna, destinado à observação visual de meios líquidos e gasosos. Disponível em várias dimensões nominais e classes de pressão, pode ser equipado com revestimentos protetores e uma ampla gama de materiais de vedação para aplicações industriais.

Materiais e vidro

• Corpo: aço inoxidável 1.4571 (316Ti)
• Vidro padrão: vidro de borosilicato conforme DIN 7080 (outros vidros sob pedido)
• Opções de proteção/revestimento: FEP ou Halar®; disco de proteção em mica opcional para maior resistência a temperatura/vapor

Ligação, dimensões e classes de pressão

• Tipo de ligação: rosca interna (fêmea) para aparafusar
• Dimensões nominais (NPS): ½", 1", 1½", 2"
• Pressão nominal (PN): 16, 40, 63, 100, 160

Temperatura e meios

• Exemplos de classes de temperatura disponíveis: 80°C, 130°C, 150°C, 175°C, 180°C, 200°C, 280°C, 300°C, 320°C, 400°C
• Adequado para meios líquidos e gasosos

Vedantes, opções e acessórios

• Vedação: juntas planas de uma extensa gama (>50 materiais) incluindo materiais fibrosos, PTFE (Teflon®), NBR, novaphit® MST-XP, KlingerSil® C4400 e outras juntas de marca
• Opções: limpador SGW (lâmina em PTFE ou silicone), revestimento FEP ou Halar®, proteção em mica, projetos personalizados
• Acessórios típicos: tela/proteção FEP, discos redondos de mica, limpador para visor

Dimensões (excerto)

• Cabeçalho da tabela: PN | G (NPS) | Da [mm] | Di [mm] | L [mm] | Peso [kg]
• PN 16 — ½" — 70 — 15 — 20 — 0.8
• PN 16 — 1" — 95 — 25 — 20 — 1.5
• PN 16 — 1½" — 110 — 40 — 20 — 2.2
• PN 16 — 2" — 110 — 40 — 20 — 2.1
• PN 40 — ½" — 70 — 15 — 20 — 0.8
• PN 40 — 1" — 95 — 25 — 20 — 1.5
• PN 40 — 1½" — 110 — 40 — 20 — 2.2
• PN 40 — 2" — 110 — 40 — 20 — 2.2
• PN 63 — ½" — 95 — 15 — 20 — 0.8
• PN 63 — 1" — 95 — 25 — 20 — 1.5
• PN 63 — 1½" / 2" — como PN 100
• PN 100 — ½" — 70 — 15 — 20 — 0.8
• PN 100 — 1" — 95 — 25 — 20 — 1.5
• PN 100 — 1½" — 110 — 40 — 20 — 2.2
• PN 100 — 2" — 110 — 40 — 20 — 2.2
• PN 160 — ½" — 70 — 15 — 20 — 0.8
• PN 160 — 1" — 95 — 25 — 20 — 1.8
• PN 160 — 1½" — 110 — 40 — 20 — 2.6
• PN 160 — 2" — 110 — 40 — 20 — 2.7
• Outras dimensões e classes de pressão disponíveis sob pedido
• Instalação: via chaves de gancho conforme DIN 11851

Visão rápida / pontos-chave

• Pressão nominal máxima: até PN 160
• Resistência térmica: opções até 280°C (vidros ou proteções superiores sob pedido)
• Adequado para meios líquidos e gasosos
• Dimensões nominais: ½" – 2"
• Projetos personalizados possíveis; muitas opções de materiais de vedação (>50)

Características / especificações técnicas

• Modelo: Tipo 394 (visor circular rosqueado com rosca interna)
• Marca: ACI Industriearmaturen
• Material do corpo: aço inoxidável 1.4571 (316Ti)
• Vidro padrão: vidro de borosilicato DIN 7080 (outros sob pedido)
• Vedantes: juntas planas de ampla gama de materiais (PTFE, NBR, novaphit® MST-XP, KlingerSil® C4400, fibra, etc.)
• Pressão nominal: PN 16 / 40 / 63 / 100 / 160
• Dimensões nominais (NPS): ½", 1", 1½", 2"
• Peso e dimensões típicos: ver lista de dimensões acima (Da, Di, L, peso por PN/dimensão)
• Opções: limpador SGW (PTFE/silicona), revestimento FEP/Halar®, proteção em mica, projetos personalizados
