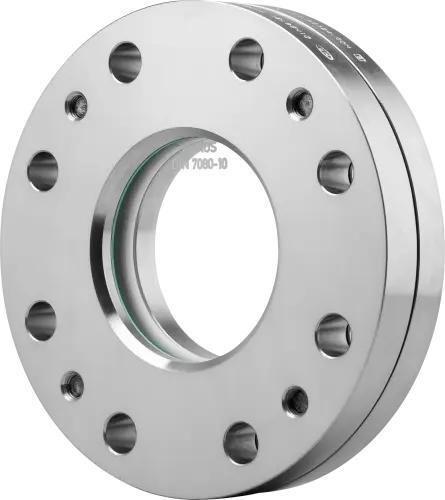

Visor de fluxo para recipientes Type 321A

de monitoramentopara aplicações higiênicaspara produtos químicos

Vidro de inspeção circular Tipo 321A para montagem em flange ASME/ANSI, projetado para permitir observação ou iluminação do interior de recipientes. Construído para pressões de operação até 20 barg e resistente ao calor até 200 °C.

Construção e materiais
O vidro de inspeção é apertado entre duas flanges de aço inoxidável de alta qualidade com uma junta anelar ondulada encapsulada revestida em PTFE no lado do fluido, em arranjo de apoio direto para que as partes da flange fiquem diretamente em contato, protegendo a placa de vidro. O vidro utiliza MAXOS® vidro borossilicato (DIN 7080). Materiais padrão: aços inoxidáveis 1.4571 (316Ti) ou 1.4404 (316L). O tipo 321A é entregue pré-montado e pode ser aparafusado diretamente em uma flange ASME B16.5; o conjunto pode ser facilmente substituído em caso de dano ao vidro.

Componentes principais

• Flange de cobertura
• Almofada de vidro
• Vidro de inspeção (MAXOS® vidro borossilicato DIN 7080)
• Junta anelar ondulada encapsulada revestida de PTFE (lado do fluido)
• Flange base
• Parafusos / porcas

Opções e acessórios

• Raspador SGW com lâmina em PTFE ou silicone
• Luzes LED para áreas Ex e não-Ex
• Dispositivo de pulverização SVII / SV2 para limpeza
• Revestimento FEP ou Halar® para proteção química adicional
• Disco de proteção em mica para proteção contra temperatura/vapor
• Construções especiais e projetos sob medida disponíveis

Notas de aplicação / características

• Tamanhos nominais disponíveis: 2" – 8" (NPS)
• Adequado para meios líquidos e gasosos
• Projetado para montagem em flange de acordo com ASME B16.5 (execução semelhante à DIN 28121)
• Junta revestida de PTFE torna o produto adequado para aplicações alimentícias, ácidos, álcalis e a maioria dos produtos químicos agressivos
• Entregue pré-montado para instalação direta em flanges ANSI/ASME

Especificações técnicas

• Modelo / tipo: Tipo 321A
• Classe de pressão: até máx. 20 barg (classe disponível: 150 lbs)
• Temperatura (opções disponíveis): 80 °C, 130 °C, 150 °C, 175 °C, 180 °C, 200 °C
• Materiais: aço inoxidável 1.4571 (316Ti) ou 1.4404 (316L)
• Material do vidro: MAXOS® vidro borossilicato (DIN 7080)
• Junta: junta anelar ondulada encapsulada revestida de PTFE (vedação por apoio direto)
• Revestimentos/proteções opcionais: revestimento FEP ou Halar®; disco de proteção em mica
• Tamanhos nominais (NPS) e diâmetro interior correspondente Di [mm]: 2" = 65 mm, 3" = 80 mm, 4" = 100 mm, 5" = 125 mm, 6" = 125 mm, 8" = 150 mm
• Altura H [mm] por NPS: 2" = 41 mm, 3" = 50 mm, 4" = 59 mm, 5" = 66 mm, 6" = 66 mm, 8" = 66 mm
• Pesos [kg] por NPS: 2" = 3,8 kg, 3" = 8 kg, 4" = 13,5 kg, 5" = 17,4 kg, 6" = 23 kg, 8" = 36,7 kg
• Execução: semelhante à DIN 28121, mas adaptada para conexão em flange conforme ANSI/ASME
