Visor de fluxo para aplicações industriais Type 390

para recipientesde monitoramentoem aço inoxidável

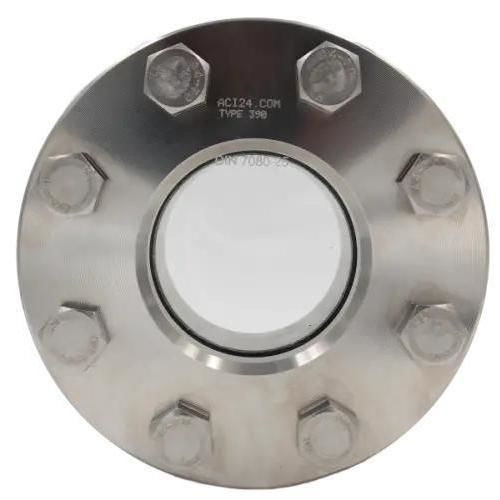

O visor circular de tanque Type 390 é uma peça soldável para bocais de tubos ou paredes de recipientes que permite inspeção visual e iluminação do interior do recipiente. O vidro é preso entre duas flanges em aço inoxidável e vedado com juntas planas; o vidro padrão é vidro borossilicato conforme DIN 7080.

Estrutura / Componentes

• Parafusos
• Flange de cobertura
• Almofada de vidro
• Visor (vidro borossilicato DIN 7080)
• Junta
• Flange de base
• Porcas

Opções

• Limpador SGW com lâmina em PTFE ou silicone
• Lâmpada LED para áreas Ex e não-Ex
• Revestimento FEP ou Halar®
• Disco de proteção em mica
• Projetos sob medida

Aplicações e destaques

• Adequado para meios líquidos e gasosos
• Projeto personalizado possível
• Acessórios disponíveis (ex.: limpadores, discos de mica, luzes LED, revestimentos protetores)
• Mais de 50 materiais de junta disponíveis para atender requisitos de processo
• Material padrão do invólucro: aço inoxidável 1.4571 (316Ti)

Dados técnicos (selecionáveis)

• Tamanhos nominais: DN 15 - 350 (tamanhos individuais: 15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150, 200, 250, 300, 350)
• Pressão nominal PN: 16, 40, 63, 100, 160, 250, 320
• Opções de temperatura (seleção): 80°C, 130°C, 150°C, 175°C, 180°C, 200°C, 280°C, 300°C, 320°C, 400°C

Características / Especificações técnicas

• Modelo / denominação: Type 390
• Material do invólucro: aço inoxidável 1.4571 (316Ti)
• Material do visor: vidro borossilicato (DIN 7080) — vidros alternativos sob pedido
• Vedação: juntas planas de uma ampla gama de materiais (ex.: PTFE (Teflon®), NBR, novaphit® MST-XP, KlingerSil® C4400 e outras marcas)
• Pressão máxima indicativa: até 320 barg (dependendo da configuração)
• Resistência térmica típica: declarada até cerca de 280 °C para configurações padrão (proteção a temperaturas mais altas possível com discos de mica ou soluções alternativas)
• Projetado para extremidades de solda segundo DIN EN 1092-1 tipo 11
• Acessórios disponíveis: discos redondos de mica, limpadores para visor, luzes LED, telas/revestimentos protetores FEP
• Projetos e revestimentos personalizados (FEP, Halar®) para proteção contra produtos químicos agressivos ou álcalis
• Opção de incluir limpador (SGW) e iluminação para melhor visibilidade e manutenção
