Visor de fluxo para recipientes Type 321

para aplicações sanitáriasde monitoramentopara produtos químicos

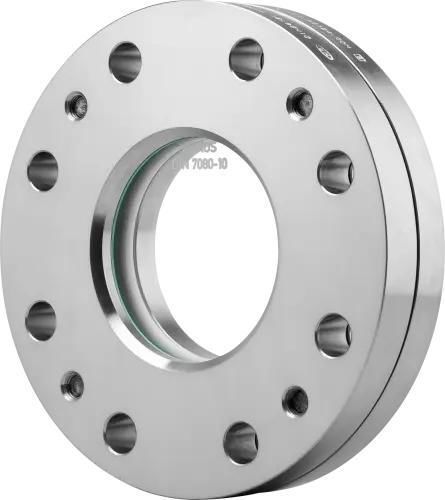

Montagem flangeada com visor circular (Tipo 321) para observação ou iluminação do interior de recipientes, projetada segundo DIN 28121. A peça é entregue pré-montada para montagem direta na flange e pode ser substituída por inteiro caso o vidro seja danificado.

Opções

• Wiper SGW com lâmina de limpeza em PTFE ou silicone
• Luz LED para áreas Ex e não-Ex
• Dispositivo de pulverização SVII
• Revestimento FEP ou Halar®
• Disco de proteção em mica
• Construções especiais sob pedido

Características / especificações técnicas

• Norma: Projeto conforme DIN 28121.
• Montagem: Aparafusado em flanges conforme DIN EN 1092-1; entregue pré-montado para instalação direta.
• Pressão de trabalho: disponível para PN 10 e PN 25 (máx. 25 barg).
• Diâmetros nominais: DN 40 - DN 200.
• Faixa de temperatura: opções 80 °C, 130 °C, 150 °C, 175 °C, 180 °C, 200 °C (resistente até 200 °C).
• Materiais: flanges em aços inoxidáveis 1.4571 (316Ti) ou 1.4404 (316L).
• Vidro: vidro de borossilicato MAXSO® conforme DIN 7080 (altamente resistente quimicamente).
• Vedação: junta ondulada encapsulada revestida em PTFE posicionada em fechamento de pressão para alinhar as partes da flange e proteger o vidro (impede assentamento de juntas; não requer reaperto no local).
• Adequação de aplicação: adequado para meios líquidos e gasosos; compatível com alimentos, ácidos, álcalis e a maioria dos produtos químicos agressivos (proteção adicional por disco de mica ou revestimentos, se necessário).
• Manutenção: o conjunto pode ser substituído facilmente em caso de dano ao vidro.
• Acessórios disponíveis: limpador de visor, luzes LED (vários modelos), proteção/revestimento FEP, dispositivos de pulverização (ex.: SV2/SVII), discos de mica redondos.

Dimensões (PN 10)

• DN 40 → Di 48 mm; H 36 mm; Da 150 mm; L 18 mm; K 110 mm; Peso 3,8 kg
• DN 50 → Di 65 mm; H 38 mm; Da 165 mm; L 18 mm; K 125 mm; Peso 4,6 kg
• DN 80 → Di 80 mm; H 46 mm; Da 200 mm; L 18 mm; K 160 mm; Peso 8,2 kg
• DN 100 → Di 100 mm; H 46 mm; Da 220 mm; L 18 mm; K 180 mm; Peso 9,3 kg
• DN 125 → Di 125 mm; H 54 mm; Da 250 mm; L 18 mm; K 210 mm; Peso 13,8 kg
• DN 150 → Di 125 mm; H 54 mm; Da 285 mm; L 22 mm; K 240 mm; Peso 19,5 kg
• DN 200 → Di 150 mm; H 54 mm; Da 340 mm; L 22 mm; K 295 mm; Peso 28,7 kg

Dimensões (PN 25)

• DN 40 → H 38 mm; Da 150 mm; L 18 mm; K 110 mm; Peso 4,0 kg
• DN 50 → H 41 mm; Da 165 mm; L 18 mm; K 125 mm; Peso 5,0 kg
• DN 80 → H 50 mm; Da 200 mm; L 18 mm; K 160 mm; Peso 8,9 kg
• DN 100 → H 59 mm; Da 235 mm; L 22 mm; K 190 mm; Peso 14,0 kg
• DN 125 → H 66 mm; Da 270 mm; L 26 mm; K 220 mm; Peso 20,0 kg
• DN 150 → H 66 mm; Da 300 mm; L 26 mm; K 250 mm; Peso 26,9 kg
• DN 200 → H 66 mm; Da 360 mm; L 26 mm; K 310 mm; Peso 39,3 kg
