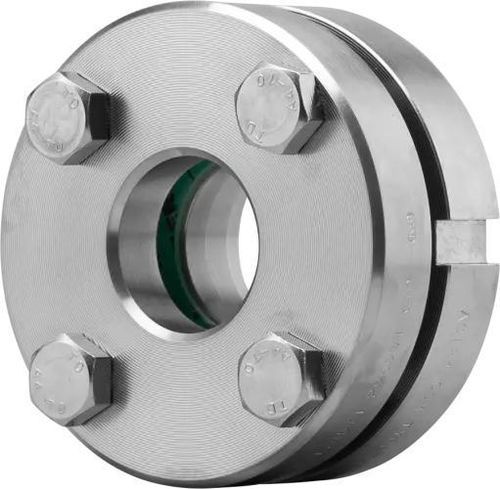

Visor de fluxo para aplicações industriais Type 392

para recipientesde monitoramentoem aço inoxidável

O visor circular Tipo 392 é um visor aparafusado com rosca externa (macho) para encaixe por rosqueamento, projetado para monitorização de meios líquidos e gasosos em tanques e recipientes. O conjunto é fabricado em aço inox 1.4571 (316Ti) e equipado com vidro de borosilicato (DIN 7080); estão disponíveis várias opções de vedação e proteção.

Principais características

• Material do corpo: aço inox 1.4571 (316Ti)
• Vidro: vidro de borosilicato conforme DIN 7080 (ou conforme pedido do cliente)
• Ligação: rosca externa / macho (raccord roscado)
• Aplicações: para meios líquidos e gasosos em tanques e recipientes
• Pressão máxima de serviço: até 160 barg (dependendo da configuração)
• Dimensões nominais (NPS): ½" – 2"

Pressões nominais disponíveis (PN)

• PN 16
• PN 40
• PN 63
• PN 100
• PN 160

Opções de temperatura

• Resistência térmica padrão indicada até 280 °C (visão rápida)
• Opções adicionais de temperatura: 80 °C, 130 °C, 150 °C, 175 °C, 180 °C, 200 °C, 280 °C, 300 °C, 320 °C, 400 °C (dependendo do tipo de vidro, medidas de proteção e requisitos do cliente)

Opções

• Limpador SGW com lâmina em PTFE ou silicone
• Revestimento FEP ou Halar® para proteção química
• Disco protetor de mica para proteção adicional contra temperatura/vapor
• Construções especiais / projetos personalizados sob pedido

Materiais de vedação

• Juntas planas de uma gama abrangente (materiais fibrosos e juntas de marca) incluindo PTFE (Teflon®), NBR, novaphit® MST-XP, KlingerSil® C4400 e muitos outros — mais de 50 materiais de vedação disponíveis

Acessórios (exemplos)

• Limpador de visor (limpeza manual)
• Tela / revestimento de proteção FEP
• Discos redondos de mica

Características / Especificações

• Modelo: Tipo 392
• Material do corpo: aço inox 1.4571 (316Ti)
• Vidro: borosilicato (DIN 7080) ou conforme pedido do cliente
• Tipo de ligação: flange base roscada externa (macho) para roscamento
• Dimensões nominais (NPS): ½" , 1" , 1½" , 2"
• Pressão nominal (PN): 16, 40, 63, 100, 160
• Temperatura: resistência padrão até 280 °C; opções estendidas disponíveis até 400 °C com medidas de proteção adequadas
• Pressão máx. (resumo): máx. 160 barg (dependente da configuração)
• Mais de 50 opções de materiais de vedação e muitos acessórios disponíveis; fabrico personalizado possível
• Dimensões (exemplos selecionados da tabela):
  • PN 16 — G ½": Da 70 mm, Di 15 mm, L 20 mm, Peso 0,7 kg
  • PN 16 — G 1": Da 95 mm, Di 25 mm, L 20 mm, Peso 1,4 kg
  • PN 16 — G 1½": Da 110 mm, Di 40 mm, L 20 mm, Peso 2,1 kg
  • PN 16 — G 2": Da 110 mm, Di 40 mm, L 20 mm, Peso 2,1 kg
  • PN 63 — G ½": Da 95 mm, Di 15 mm, L 20 mm, Peso 1,3 kg
  • PN 63 — G 1": Da 95 mm, Di 25 mm, L 20 mm, Peso 1,5 kg
  • PN 100 — G ½": Da 70 mm, Di 15 mm, L 20 mm, Peso 0,7 kg
  • PN 100 — G 1": Da 95 mm, Di 25 mm, L 20 mm, Peso 1,5 kg
  • PN 100 — G 1½": Da 110 mm, Di 40 mm, L 20 mm, Peso 2,2 kg
  • PN 100 — G 2": Da 110 mm, Di 40 mm, L 20 mm, Peso 2,2 kg
  • PN 160 — G ½": Da 70 mm, Di 15 mm, L 20 mm, Peso 0,7 kg
  • PN 160 — G 1": Da 95 mm, Di 25 mm, L 20 mm, Peso 1,7 kg
  • PN 160 — G 1½": Da 110 mm, Di 40 mm, L 20 mm, Peso 2,6 kg
  • PN 160 — G 2": Da 110 mm, Di 40 mm, L 20 mm, Peso 2,6 kg
• Outras dimensões e níveis de pressão disponíveis mediante pedido; instalação com chave de gancho conforme DIN 11851
