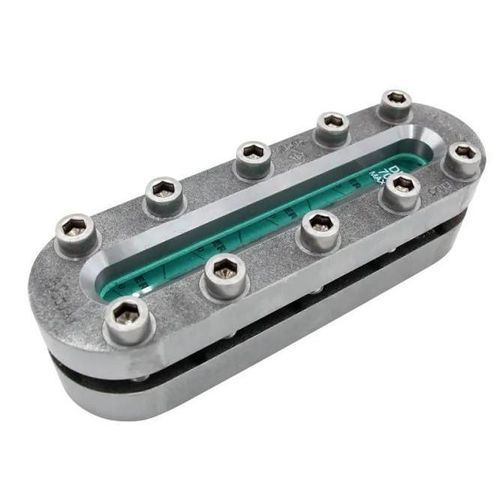

Visor de fluxo para aplicações industriais Type 336

para recipientespara indicador de nívelde monitoramento

O conjunto de visor longitudinal tipo 336 é um conjunto de vidro de visão retangular leve que oferece uma abertura de visualização ampliada para indicação de nível montada na parede e inspeção geral em recipientes e vasos a pressões de operação relativamente baixas (até 6 barg). Combina características de visores redondos e indicadores de nível e está disponível com vários materiais e opções de proteção.

Concepção e materiais
O conjunto é fornecido com uma placa de vidro de borossilicato de alta qualidade (semelhante à DIN 7081 ou conforme especificação do cliente), enquadrada entre vedações e fixada mecanicamente por parafusos para garantir estanqueidade permanente e resistência à pressão. Material padrão: aço inoxidável 1.4571 (316Ti); outros materiais disponíveis sob consulta.

Vedação e proteção
A vedação é realizada com juntas planas de uma ampla gama de materiais. Os materiais de junta disponíveis incluem materiais fibrosos comuns e polímeros avançados como PTFE (Teflon®), NBR, novaphit® MST-XP e KlingerSil® C4400, entre outros. Quando os limites do vidro de borossilicato são alcançados (temperatura ou condições de processo agressivas), o conjunto pode ser equipado com um disco de proteção em mica e/ou revestimentos de proteção (FEP ou Halar®) para proteger o vidro contra altas temperaturas, vapor ou produtos químicos agressivos.

Características e opções

• Design leve com abertura de visualização significativamente ampliada em comparação com o tipo 330
• Material padrão: aço inoxidável 1.4571 (316Ti); outros materiais mediante pedido
• Vidro de visualização: borossilicato (DIN 7081 ou especificação do cliente)
• Vedação com juntas planas e mais de 50 opções de material de junta (incl. PTFE, NBR, novaphit® MST-XP, KlingerSil® C4400)
• Disco de proteção em mica opcional para resistência a altas temperaturas e vapor
• Revestimento opcional FEP ou Halar® para resistência química
• Design quase sem zonas mortas e possibilidade de construções especiais/personalizadas

Especificações técnicas

• Pressão máxima de trabalho: até 6 barg
• Resistência térmica padrão: até 280 °C (versões de maior temperatura disponíveis; selecionável até 400 °C)
• Meios compatíveis: líquidos e gasosos
• Comprimentos totais (face-a-face) disponíveis: 250, 310, 370, 430, 490, 550, 610, 670 mm
• Pressão nominal (PN): 6
• Opções de temperatura (exemplos): 80 °C, 130 °C, 150 °C, 175 °C, 180 °C, 200 °C, 280 °C, 300 °C, 400 °C
• Opções: revestimento FEP ou Halar®; disco de proteção em mica; versão alta temperatura; design quase sem zonas mortas; construções especiais
• Componentes padrão visíveis em vista explodida: parafusos; moldura de cobertura; almofada de vidro; vidro de visão; junta; moldura base
• Dimensões e pesos (face-a-face BL / comprimento de visualização SL / peso):
  • BL 250 mm — SL 180 mm — Peso 5,6 kg
  • BL 310 mm — SL 240 mm — Peso 6,9 kg
  • BL 370 mm — SL 300 mm — Peso 8,2 kg
  • BL 430 mm — SL 360 mm — Peso 9,6 kg
  • BL 490 mm — SL 420 mm — Peso 10,9 kg
  • BL 550 mm — SL 480 mm — Peso 12,2 kg
  • BL 610 mm — SL 540 mm — Peso 13,6 kg
  • BL 670 mm — SL 600 mm — Peso 14,9 kg
