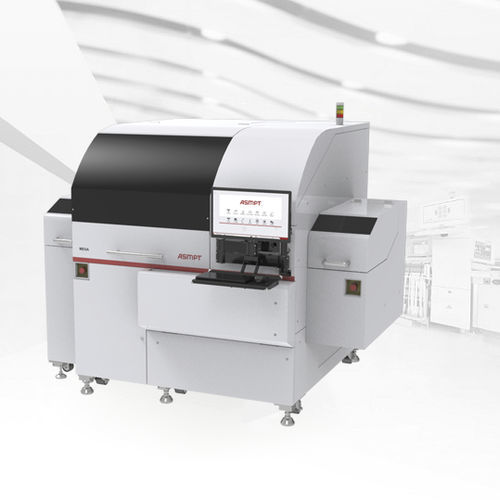

Visão geralDie bonder multi-chip concebido para manuseio de substratos de grande dimensão e entrada de wafer 12″, adequado para montagem automatizada de pacotes multi-chip com requisitos rigorosos de posicionamento e controle de BLT.
Principais características- Tecnologia patenteada de reconhecimento de padrões look-through para alinhamento preciso
- Posicionamento de alta precisão
- Posicionamento XY: ± 2 µm @ 3σ
- Rotação do die: ± 0,1° @ 3σ
- Manuseio de grandes substratos: até 280 mm × 300 mm
- Suporta entrada de wafer 12″
- Controle avançado da espessura da linha de união (BLT)
- Capacidade de bonding multi-chip
- Mudança automática de ferramenta de bonding com até 10 buffers de ferramenta e 5 ferramentas ejetoras
- Opções modulares para responder aos requisitos de diversos pacotes multi-chip
* Todas as performances dependem do pacote e dos materiais
Especificações técnicas- Nome do modelo: MEGA
- Precisão de posicionamento (XY): ± 2 µm @ 3σ
- Precisão de rotação do die: ± 0,1° @ 3σ
- Tamanho máximo do substrato: 280 mm × 300 mm
- Manuseio de wafers: suporta entrada de wafer 12″
- Controle da linha de união: controle BLT avançado
- Suporte multi-chip: mudança automática de ferramenta com até 10 buffers de ferramenta e 5 ferramentas ejetoras
- Visão: tecnologia patenteada de reconhecimento de padrões look-through
Aplicações- Encapsulamento multi-chip e integração heterogênea
- Montagem de sensores e módulos MEMS
- Componentes para automóvel, indústria e eletrónica de consumo
Opções e integração- Configurações personalizadas de ferramentas e buffers
- Interface para automação fabril e monitorização de processo
