Sistema de inspeção óptico VVR series
por imagens de vídeoautomáticovídeo

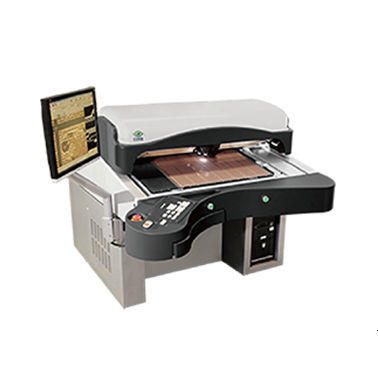

Sistema de inspeção óptico - VVR series - CIMS - por imagens de vídeo / automático / vídeo
Sistema de inspeção óptico - VVR series - CIMS - por imagens de vídeo / automático / vídeo
Guardar nos favoritos
Comparar

Características

Tecnologia
óptico, por imagens de vídeo
Modo de funcionamento
automático
Tipo
para controle de qualidade, para detecção de defeitos, de medição, vídeo
Aplicações
para a indústria eletrônica
Outras características
de alta resolução, controlado por computador, sem contato

Descrição

Descrição
Estação de verificação AOI em modo híbrido para substratos IC, com suporte a linhas/espaçamentos mínimos até 4 µm. VVR combina verificação virtual (imagens AOI pós-processadas) e modo de vídeo ao vivo numa única estação, projetada para fabricação em grande volume de substratos IC. Séries: VVR 4μ, VVR 5μ, VVR 7μ, VVR 10μ e VVR 15μ.

Destaques
  • Verificação integrada de imagens AOI pós-processadas e vídeo ao vivo
  • Aumento de até 70% na eficiência de verificação em comparação com modos tradicionais
  • Exibição de imagens de defeitos em cor pós-processadas diretamente do AOI
  • Zoom variável e calibração automatizada para inspeções repetíveis
  • Mesa de vácuo estacionária para manuseio seguro do substrato
  • Design ergonômico da estação
  • Imagem nítida de defeitos com iluminação de vídeo ajustável


Opções
  • Auto-marker para marcação automática de defeitos
  • Leitor de código de barras para rastreabilidade
  • Braço de monitor ajustável
  • CDB™/CDBIC™ — classificação de defeitos e mapeamento virtual de defeitos
  • SharpLight™ — aprimoramento da imagem de vídeo
  • Touchscreen opcional para classificação pelo operador e feedback QA em tempo real


Características / especificações técnicas
  • Tipo de produto: Estação de verificação AOI em modo híbrido para substratos IC
  • Linha/espaçamento mínimo suportado: até 4 µm
  • Modelos da série: VVR 4μ, VVR 5μ, VVR 7μ, VVR 10μ, VVR 15μ
  • Modos de verificação: verificação virtual (imagens AOI pós-processadas) e modo de vídeo ao vivo
  • Processamento de imagem: algoritmos avançados de melhoria de imagem; imagens de defeitos em cor pós-processadas
  • Melhoria de eficiência: até 70% vs modo de verificação tradicional
  • Óptica/características: zoom variável, calibração automatizada, iluminação de vídeo ajustável, opção SharpLight™
  • Mecânica: mesa de vácuo estacionária, design ergonômico, braço de monitor ajustável (opção)
  • Rastreabilidade/marcação: opção Auto-marker, opção leitor de código de barras
  • Software/opções: CDB™/CDBIC™ para classificação de defeitos e mapeamento virtual
  • Integração: compatível com todos os sistemas AOI CIMS
