Máquina de inspeção óptica VVR
visualvídeode PCB

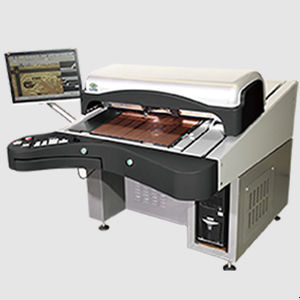

Máquina de inspeção óptica - VVR - CIMS - visual / vídeo / de PCB
Máquina de inspeção óptica - VVR - CIMS - visual / vídeo / de PCB
Guardar nos favoritos
Comparar

Características

Tecnologia
óptica, visual, vídeo
Aplicações
de PCB
Setor
industrial, para a indústria eletrônica
Outra característica
automática, de alta resolução

Descrição

Descrição
Estação de verificação AOI em modo híbrido para PCBs MLB que combina verificação virtual (imagens pós‑processadas) e inspeção por vídeo ao vivo numa única estação. Projetada para produção em alta volume, suporta linha/espaço mínimos a partir de 25+ µm. A série VVR inclui modelos otimizados para diferentes tecnologias linha/espaço: VVR 25µ e VVR 30µ.

Destaques
  • Revisão integrada de imagens de defeito pós‑processadas pelo AOI e inspeção por vídeo em tempo real
  • Até 70% de aumento na eficiência de verificação em comparação com métodos tradicionais
  • Exibição de imagens de defeitos em cor capturadas diretamente do AOI
  • Zoom óptico variável com calibração automática
  • Mesa de vácuo fixa para posicionamento estável das PCBs MLB
  • Design ergonômico da estação de trabalho
  • Imagem de defeito nítida e iluminação de vídeo ajustável


Opções
  • Auto‑marker para marcação de defeitos
  • Leitor de código de barras para rastreabilidade
  • Braço de monitor ajustável
  • CDB™ / CDBIC™ — classificação de defeitos e mapeamento virtual de defeitos
  • SharpLight™ — processamento de imagem de vídeo aprimorado


Especificações técnicas
  • Tipo de produto: Estação de verificação AOI em modo híbrido para PCBs MLB
  • Linha/espaço mínimo suportado: 25+ µm
  • Modelos: VVR 25µ, VVR 30µ (otimizados por tecnologia linha/espaço)
  • Projetada para linhas de produção MLB de alto volume
  • Suporta verificação de imagens AOI pós‑processadas e inspeção por vídeo ao vivo
  • Algoritmos avançados de melhoria de imagem para acelerar a filtragem de falsos positivos
  • Touchscreen opcional para classificação de defeitos e feedback QA em tempo real
  • Integração com base de dados para resultados de verificação e rastreabilidade
  • Óptica com zoom variável e rotina de calibração automatizada
  • Mesa de vácuo fixa para garantir estabilidade das placas durante a inspeção
  • Layout ergonômico e iluminação de vídeo ajustável para visibilidade ideal dos defeitos
  • Acessórios opcionais: auto‑marker, leitor de código de barras, braço de monitor ajustável
  • Software/recursos opcionais: CDB™/CDBIC™ (classificação & mapeamento virtual), SharpLight™ (melhoria de vídeo)
  • Compatibilidade: Compatível com todos os sistemas AOI CIMS
  • Melhoria estimada de eficiência: até 70% vs. modo de verificação tradicional
