Sistema de inspeção óptico Phoenix LT
por imagens de vídeocom câmeraautomático

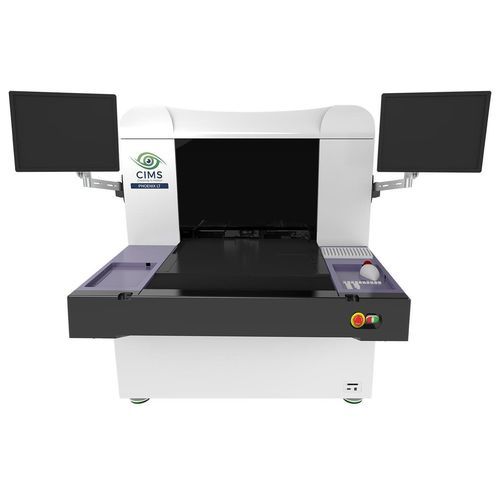

Sistema de inspeção óptico - Phoenix LT - CIMS - por imagens de vídeo / com câmera / automático
Sistema de inspeção óptico - Phoenix LT - CIMS - por imagens de vídeo / com câmera / automático
Guardar nos favoritos
Comparar

Características

Tecnologia
com câmera, óptico, por imagens de vídeo
Modo de funcionamento
automático
Tipo
para controle de qualidade, para detecção de defeitos, de medição, de solda
Aplicações
para a indústria eletrônica, para PCI
Aplicações previstas
para peças grandes, para folhas de materiais
Configuração
em linha
Outras características
de alta resolução, controlado por computador, sem contato

Descrição

Descrição
O Phoenix LT é um sistema AOI (Inspeção Óptica Automatizada) projetado para inspeção de painéis de grande porte. Inspeciona painéis de até 36" x 42" (914 mm x 1.067 mm) com capacidade de linha/espaçamento mínima de 40 µm. O sistema integra a tecnologia óptica Microlight™ para iluminação controlada e combina aquisição de imagem de alta qualidade com algoritmos de detecção personalizáveis. Phoenix LT faz parte da família Phoenix e é alimentado pelo motor de detecção multiplataforma Spark™ para manter baixa taxa de falsos positivos e detecção eficiente de defeitos.

Destaques
  • Motores lineares para movimento suave e silencioso
  • Estrutura mecânica robusta para varredura estável
  • Mesa de vácuo automatizada para manuseio seguro dos painéis
  • Firmware de processamento de imagem de alto desempenho
  • Processadores potentes para lidar com grandes volumes de dados de imagem
  • Configuração rápida e intuitiva para novos trabalhos
  • Compatível com automação AMHS frontal/traseira ou integração robótica
  • Dois monitores do operador (um de cada lado) para operação conveniente


Opções
  • Fi™ – opção de inspeção final para placas finalizadas
  • +2DM™ metrologia – medição das dimensões do painel
  • +2CD™ metrologia – medição 2D de elementos de circuito
  • LDI™ – opção de inspeção de perfuração a laser
  • CDB™ / CDBIC™ – classificação de defeitos e mapeamento virtual de defeitos
  • VVS™ – sistema de verificação virtual


Especificações técnicas
  • Tamanho máximo do painel: 36" x 42" (914 mm x 1.067 mm)
  • Capacidade mínima de inspeção linha/espaçamento: 40 µm
  • Tecnologia ótica: Microlight™ para cobertura de iluminação otimizada
  • Mecanismo de detecção: Spark™ motor de detecção multiplataforma
  • Aquisição de imagem: hardware de aquisição de última geração e software avançado
  • Sistema de movimento: motores lineares para movimento suave e silencioso
  • Mesa: mesa de vácuo automatizada
  • Processamento: firmware de processamento de imagem de alto desempenho e processadores potentes
  • Compatibilidade de automação: compatível com AMHS frontal/traseiro ou integração robótica
  • Ergonomia do operador: dois monitores (um de cada lado) para operação conveniente
