Sistema de inspeção óptico Phoenix PT/Micro
por imagens de vídeocom câmeraautomático

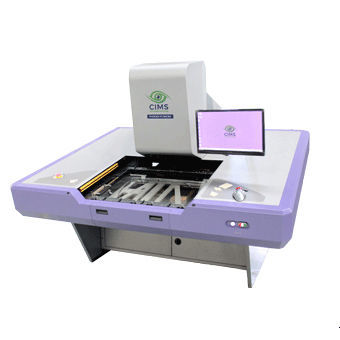

Sistema de inspeção óptico - Phoenix PT/Micro - CIMS - por imagens de vídeo / com câmera / automático
Sistema de inspeção óptico - Phoenix PT/Micro - CIMS - por imagens de vídeo / com câmera / automático
Guardar nos favoritos
Comparar

Características

Tecnologia
com câmera, óptico, por imagens de vídeo
Modo de funcionamento
automático
Tipo
para detecção de defeitos, de medição, para superfícies de vidro
Aplicações
para a indústria eletrônica, para PCI
Outras características
de alta resolução, controlado por computador, sem contato

Descrição

Descrição do produto
O Phoenix PT/Micro, sistema AOI da CIMS, foi concebido para inspecionar fotoferramentas de linhas ultra finas, como film artworks e máscaras de vidro. É capaz de detetar larguras linha/espaço até 7 µm. Uma vez que as máscaras são utilizadas com luz transmissiva, o sistema de inspeção implementa um percurso de iluminação transmissiva otimizado para inspeção de máscaras, garantindo a deteção fiável de defeitos que poderiam ser transferidos para painéis produzidos com máscaras defeituosas. O desempenho resulta da combinação de aquisição de imagem de elevada qualidade com algoritmos de deteção personalizáveis e firmware de processamento avançado. O Phoenix PT/Micro é alimentado por Spark™ — um motor de deteção multiplataforma que proporciona elevada deteção com um mínimo de falsos positivos.

Destaques
  • Mesa de vidro transparente ou fosca
  • Compatível com uma ampla gama de armações
  • Adequado para máscaras de vidro e film artworks
  • Estrutura mecânica robusta
  • Design ergonómico para o operador
  • Firmware de processamento de imagem de alto desempenho
  • Processadores potentes para gerir grandes volumes de dados
  • Configuração rápida e intuitiva para novos trabalhos

Opções
  • Diversos tamanhos de armações para máscaras de vidro
  • Adaptador de armação universal
  • Rastreador de altura integrado
  • +2CD™ metrologia — medição 2D de elementos de circuito
  • CDB™/CDBIC™ — classificação de defeitos e mapeamento virtual de defeitos

Especificações técnicas
  • Modelo: Phoenix PT/Micro
  • Aplicação: AOI para fotoferramentas de linhas ultra finas (film artworks e máscaras de vidro)
  • Detecção mínima linha/espaço: até 7 µm
  • Iluminação: percurso de luz transmissiva otimizado para inspeção de máscaras
  • Motor de deteção: Spark™ motor de deteção multiplataforma
  • Aquisição de imagem: aquisição de imagem de elevada qualidade
  • Software: algoritmos de deteção personalizáveis, firmware de processamento avançado
  • Mecânica: estrutura robusta, design ergonómico, compatível com múltiplos tamanhos de armações
  • Metrologia e classificação opcionais: +2CD™ metrologia, CDB™/CDBIC™
