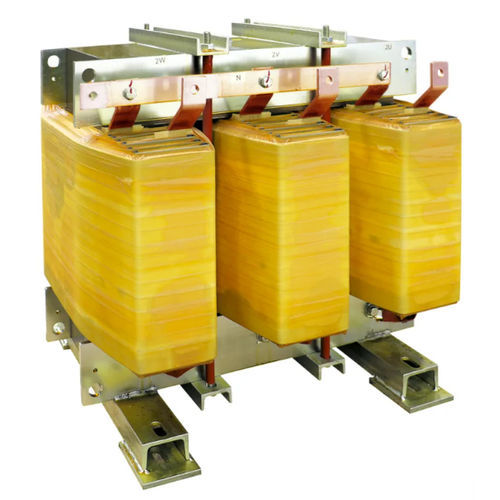

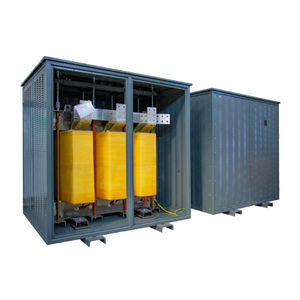

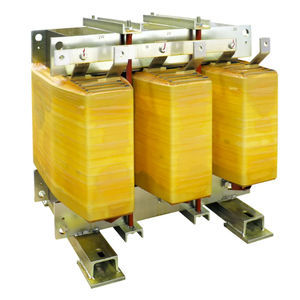

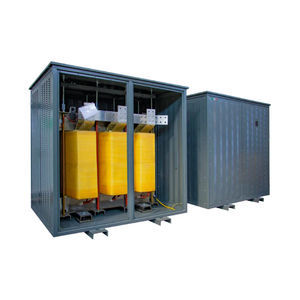

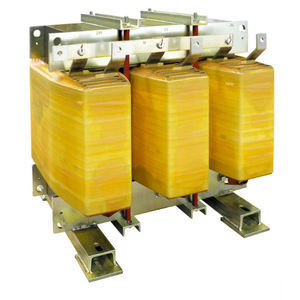

Transformador de isolamento DYN11 K4 CU IP00

secopara funcionamento no interiorIEC

Visão geral

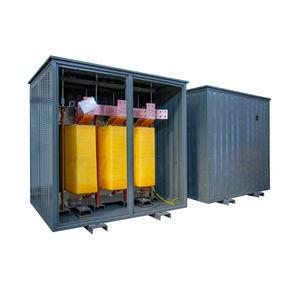

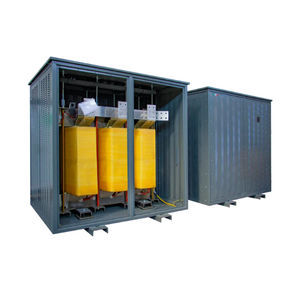

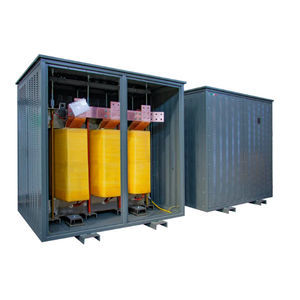

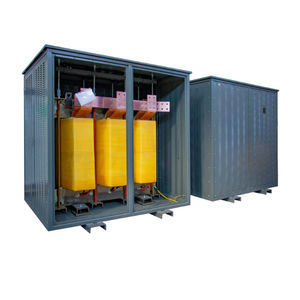

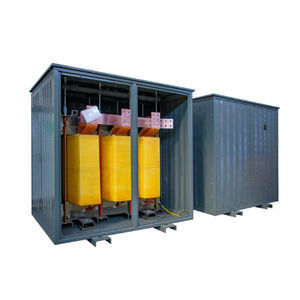

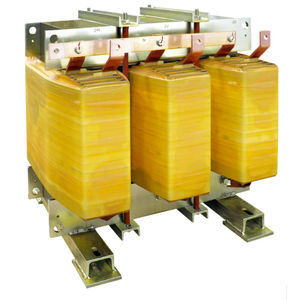

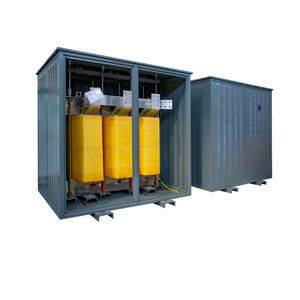

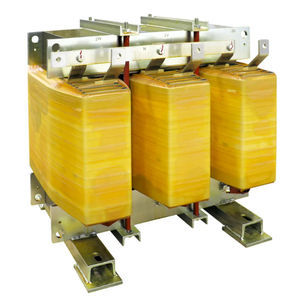

Ortea Next DYN11 K4 CU IP00 é um transformador de isolamento em baixa tensão para instalações interiores, fornecendo separação galvânica entre primário e secundário e indicado para cargas não lineares (fator K = 4).

Características principais

• Tipo: Transformador de isolamento em baixa tensão
• Fator K: 4 (para cargas não lineares)
• Grupo vetorial: Dyn11
• Material do enrolamento: Cobre
• Material do núcleo: Aço magnético M270
• Tela eletrostática: Entre primário e secundário, ligada à terra

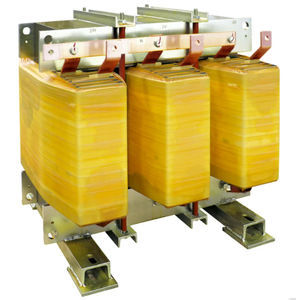

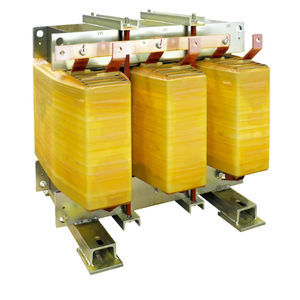

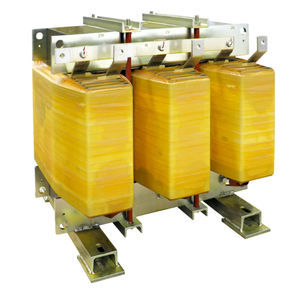

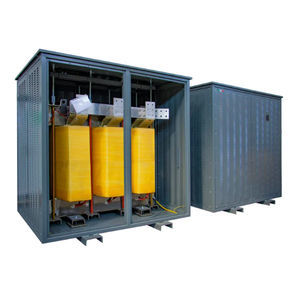

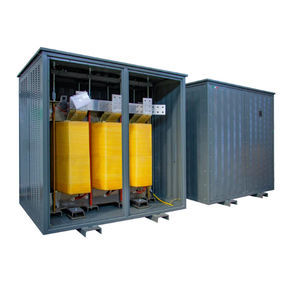

• Grau de proteção: IP00 (tipo aberto)

Aplicações

• Separação de redes de alimentação em instalações industriais e comerciais
• Melhoria da qualidade de energia para equipamentos eletrónicos sensíveis
• Utilização em quadros de distribuição, salas de controlo e alimentações de máquinas

Especificações técnicas

• Frequência: 50 Hz
• Tensão de entrada: 400 V
• Tensão de saída: 400 V
• Ligação do enrolamento primário: Triângulo
• Ligação do enrolamento secundário: Estrela + N
• Grupo vetorial: Dyn11
• Material do núcleo: Aço magnético M270
• Material do enrolamento: Cobre
• Tela eletrostática: Entre primário e secundário, ligada à terra
• Temp. ambiente máx.: 40 °C
• Classe de isolamento: H
• Nível de isolamento: 3
• Classe térmica: H
• Aumento de temperatura: 125 °C
• Altitude máx.: 1000 m
• Classe ambiental - climática - incêndio: E1 - C1 - F0
• Instalação: Interior
• Grau de proteção: IP00
• Normas de referência: EN 60076 / IEC 61558 (quando aplicável)

Variantes (Referência - Potência kVA - Corrente de entrada A - Perdas a vazio W - Perdas em carga W - Vcc %)
DYN11 K4 CU IP00 10 - 10 - 32 - 150 - 430 - 3.5
DYN11 K4 CU IP00 12 - 12 - 32 - 170 - 530 - 3.5
DYN11 K4 CU IP00 15 - 15 - 32 - 180 - 660 - 3.5
DYN11 K4 CU IP00 20 - 20 - 30 - 210 - 720 - 3.5
DYN11 K4 CU IP00 25 - 25 - 30 - 240 - 860 - 3.5
DYN11 K4 CU IP00 30 - 30 - 25 - 270 - 1000 - 3.5
DYN11 K4 CU IP00 40 - 40 - 20 - 340 - 1060 - 4
DYN11 K4 CU IP00 50 - 50 - 18 - 400 - 1190 - 4
DYN11 K4 CU IP00 63 - 63 - 17 - 460 - 1350 - 4
DYN11 K4 CU IP00 80 - 80 - 15 - 530 - 1560 - 4
DYN11 K4 CU IP00 90 - 90 - 15 - 570 - 1680 - 4
DYN11 K4 CU IP00 100 - 100 - 14 - 610 - 1800 - 4
DYN11 K4 CU IP00 110 - 110 - 13 - 650 - 1930 - 4
DYN11 K4 CU IP00 125 - 125 - 13 - 700 - 2110 - 4
DYN11 K4 CU IP00 140 - 140 - 12 - 750 - 2290 - 4
DYN11 K4 CU IP00 160 - 160 - 12 - 820 - 2530 - 4
DYN11 K4 CU IP00 180 - 180 - 11 - 880 - 2770 - 4
DYN11 K4 CU IP00 200 - 200 - 11 - 940 - 3000 - 4
DYN11 K4 CU IP00 225 - 225 - 10 - 1010 - 3290 - 4
DYN11 K4 CU IP00 250 - 250 - 10 - 1080 - 3580 - 4
DYN11 K4 CU IP00 280 - 280 - 9 - 1160 - 3930 - 4
DYN11 K4 CU IP00 315 - 315 - 9 - 1250 - 4320 - 4
DYN11 K4 CU IP00 350 - 350 - 8 - 1340 - 4710 - 4
DYN11 K4 CU IP00 400 - 400 - 8 - 1460 - 5260 - 4
DYN11 K4 CU IP00 450 - 450 - 8 - 1570 - 5800 - 4
DYN11 K4 CU IP00 500 - 500 - 7 - 1670 - 6320 - 4
DYN11 K4 CU IP00 630 - 630 - 7 - 1930 - 7630 - 4
DYN11 K4 CU IP00 800 - 800 - 6 - 2250 - 9230 - 4
DYN11 K4 CU IP00 1000 - 1000 - 6 - 2580 - 10940 - 4.5

Instalação & normas
Projetado para instalação em interior. A tela eletrostática deve ser ligada à terra. Consultar EN 60076 / IEC 61558 e regulamentos locais para instalação, ventilação e afastamentos.
