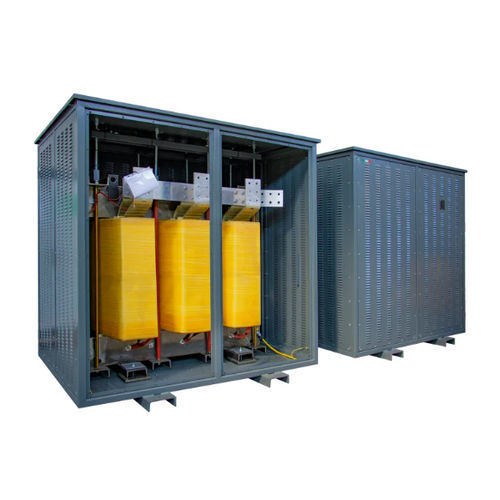

Transformador de isolamento DYN11 K4 AL IP21

para funcionamento no interiorIECde fator K

Descrição
Ortea Next DYN11 K4 AL IP21 é um transformador de isolamento em baixa tensão para instalações industriais internas. Fornece isolamento galvânico com fator K = 4 para cargas não lineares e grau de proteção IP21 para instalações internas.

Especificações técnicas (resumo)
Frequência: 50 Hz
Fator K: 4
Tensão de entrada: 400 V
Tensão de saída: 400 V
Ligação do enrolamento primário: Triângulo
Ligação do enrolamento secundário: Estrela + N
Grupo vetorial: Dyn11
Material do núcleo: Aço magnético M270
Material do enrolamento: Alumínio
Blindagem eletrostática: Entre primário e secundário, ligado à terra
Temperatura ambiente máx.: 40 °C
Classe de isolamento: H
Nível de isolamento: 3
Classe térmica: H
Aumento de temperatura: 125 °C
Altitude máx.: 1000 m
Classe ambiental - climática - incêndio: E1 - C1 - F0
Instalação: Interna
Grau de proteção: IP21
Normas de referência: EN 60076 / IEC 61558 (quando aplicável)

Variantes disponíveis (Código - Potência (kVA) - Corrente de inrush (A) - Perdas sem carga (W) - Perdas em carga (W) - Vcc %)
DYN11 K4 AL IP21 40 - 40 kVA - Inrush: 18 A - Perdas sem carga: 350 W - Perdas em carga: 1250 W - Vcc: 4 %
DYN11 K4 AL IP21 50 - 50 kVA - Inrush: 12 A - Perdas sem carga: 410 W - Perdas em carga: 1480 W - Vcc: 4 %
DYN11 K4 AL IP21 63 - 63 kVA - Inrush: 12 A - Perdas sem carga: 450 W - Perdas em carga: 1550 W - Vcc: 4 %
DYN11 K4 AL IP21 80 - 80 kVA - Inrush: 12 A - Perdas sem carga: 630 W - Perdas em carga: 1700 W - Vcc: 4 %
DYN11 K4 AL IP21 90 - 90 kVA - Inrush: 12 A - Perdas sem carga: 680 W - Perdas em carga: 1800 W - Vcc: 4 %
DYN11 K4 AL IP21 100 - 100 kVA - Inrush: 12 A - Perdas sem carga: 740 W - Perdas em carga: 1900 W - Vcc: 4 %
DYN11 K4 AL IP21 110 - 110 kVA - Inrush: 10 A - Perdas sem carga: 780 W - Perdas em carga: 2000 W - Vcc: 4 %
DYN11 K4 AL IP21 125 - 125 kVA - Inrush: 10 A - Perdas sem carga: 870 W - Perdas em carga: 2250 W - Vcc: 4 %
DYN11 K4 AL IP21 140 - 140 kVA - Inrush: 10 A - Perdas sem carga: 920 W - Perdas em carga: 2450 W - Vcc: 4 %
DYN11 K4 AL IP21 160 - 160 kVA - Inrush: 10 A - Perdas sem carga: 960 W - Perdas em carga: 2800 W - Vcc: 4 %
DYN11 K4 AL IP21 180 - 180 kVA - Inrush: 9 A - Perdas sem carga: 1100 W - Perdas em carga: 2950 W - Vcc: 4 %
DYN11 K4 AL IP21 200 - 200 kVA - Inrush: 9 A - Perdas sem carga: 1200 W - Perdas em carga: 3150 W - Vcc: 4 %
DYN11 K4 AL IP21 225 - 225 kVA - Inrush: 9 A - Perdas sem carga: 1290 W - Perdas em carga: 3350 W - Vcc: 4 %
DYN11 K4 AL IP21 250 - 250 kVA - Inrush: 8 A - Perdas sem carga: 1430 W - Perdas em carga: 3600 W - Vcc: 4 %
DYN11 K4 AL IP21 280 - 280 kVA - Inrush: 8 A - Perdas sem carga: 1470 W - Perdas em carga: 3900 W - Vcc: 4 %
DYN11 K4 AL IP21 315 - 315 kVA - Inrush: 8 A - Perdas sem carga: 1620 W - Perdas em carga: 4250 W - Vcc: 4 %
DYN11 K4 AL IP21 350 - 350 kVA - Inrush: 8 A - Perdas sem carga: 1730 W - Perdas em carga: 4600 W - Vcc: 4 %
DYN11 K4 AL IP21 400 - 400 kVA - Inrush: 7 A - Perdas sem carga: 1890 W - Perdas em carga: 5450 W - Vcc: 4 %
DYN11 K4 AL IP21 450 - 450 kVA - Inrush: 7 A - Perdas sem carga: 2100 W - Perdas em carga: 6100 W - Vcc: 4 %
DYN11 K4 AL IP21 500 - 500 kVA - Inrush: 7 A - Perdas sem carga: 2250 W - Perdas em carga: 6750 W - Vcc: 4 %
DYN11 K4 AL IP21 630 - 630 kVA - Inrush: 6 A - Perdas sem carga: 2780 W - Perdas em carga: 7850 W - Vcc: 4 %
DYN11 K4 AL IP21 800 - 800 kVA - Inrush: 5 A - Perdas sem carga: 3000 W - Perdas em carga: 9200 W - Vcc: 4 %
DYN11 K4 AL IP21 1000 - 1000 kVA - Inrush: 5 A - Perdas sem carga: 4050 W - Perdas em carga: 10700 W - Vcc: 4.5 %
DYN11 K4 AL IP21 1250 - 1250 kVA - Inrush: 5 A - Perdas sem carga: 4950 W - Perdas em carga: 12700 W - Vcc: 4.5 %
DYN11 K4 AL IP21 1600 - 1600 kVA - Inrush: 4 A - Perdas sem carga: 6200 W - Perdas em carga: 15300 W - Vcc: 5 %
DYN11 K4 AL IP21 2000 - 2000 kVA - Inrush: 4 A - Perdas sem carga: 7600 W - Perdas em carga: 18100 W - Vcc: 5 %

Características / especificações técnicas

• Frequência: 50 Hz
• Fator K: 4
• Tensão de entrada: 400 V
• Tensão de saída: 400 V
• Ligação primária: Triângulo
• Ligação secundária: Estrela + N
• Grupo vetorial: Dyn11
• Núcleo: Aço magnético M270
• Enrolamento: Alumínio
• Blindagem eletrostática: Entre primário e secundário, ligado à terra
• Temperatura ambiente máx.: 40 °C
• Classe de isolamento: H
• Nível de isolamento: 3
• Classe térmica: H
• Aumento de temperatura: 125 °C
• Altitude máx.: 1000 m
• Classe ambiental: E1 - C1 - F0
• Instalação: Interna
• Grau de proteção: IP21
• Normas de referência: EN 60076 / IEC 61558 (quando aplicável)
