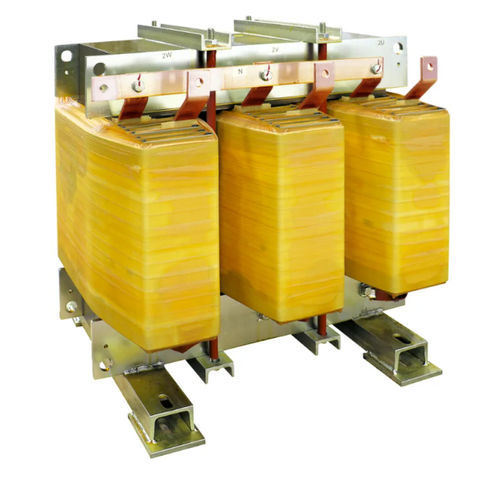

Transformador de isolamento DZN0 K4 CU IP00

para funcionamento no interiorIECde fator K

Visão geral do produto
TRANSFORMADORES DE ISOLAMENTO BT
O transformador de isolamento DZN0 K4 CU IP00 da Ortea Next foi concebido para redes de baixa tensão que exigem mitigação de harmónicos e separação galvânica. Apresenta grupo vetorial Dzn0, enrolamentos em cobre e núcleo em aço magnético M270. A blindagem eletrostática entre primário e secundário está ligada à terra. Adequado para instalação interior com grau de proteção IP00. Normas de referência: EN 60076 / IEC 61558 (quando aplicável).

Especificações técnicas
Frequência: 50 Hz
Fator K: 4
Tensão de entrada: 400 V
Tensão de saída: 400 V
Ligação do enrolamento primário: Delta
Ligação do enrolamento secundário: Zig-zag
Grupo vetorial: Dzn0
Material do núcleo: Aço magnético M270
Material do enrolamento: Cobre
Blindagem eletrostática: Entre primário e secundário, ligada à terra
Temperatura ambiente máxima: 40 °C
Classe de isolamento: H
Nível de isolamento: 3
Aumento de temperatura: 125 °C
Altitude máxima: 1000 m
Classe ambiental - climática - fogo: E1 - C1 - F0
Instalação: Interior
Grau de proteção: IP00
Normas de referência: EN 60076 / IEC 61558 (quando aplicável)

Variante
Número de peça | Potência (kVA) | Corrente de inrush (A) | Perdas em vazio (W) | Perdas em carga (W) | Vcc %
DZN0 K4 CU IP00 10 | 10 | 34 | 160 | 460 | 3.5
DZN0 K4 CU IP00 12 | 12 | 34 | 180 | 560 | 3.5
DZN0 K4 CU IP00 15 | 15 | 34 | 190 | 710 | 3.5
DZN0 K4 CU IP00 20 | 20 | 32 | 225 | 770 | 3.5
DZN0 K4 CU IP00 25 | 25 | 32 | 260 | 920 | 3.5
DZN0 K4 CU IP00 30 | 30 | 27 | 290 | 1070 | 3.5
DZN0 K4 CU IP00 40 | 40 | 21 | 330 | 1120 | 4
DZN0 K4 CU IP00 50 | 50 | 19 | 360 | 1280 | 4
DZN0 K4 CU IP00 63 | 63 | 16 | 410 | 1480 | 4
DZN0 K4 CU IP00 80 | 80 | 15 | 470 | 1750 | 4
DZN0 K4 CU IP00 90 | 90 | 14 | 510 | 1910 | 4
DZN0 K4 CU IP00 100 | 100 | 13 | 540 | 2070 | 4
DZN0 K4 CU IP00 110 | 110 | 12 | 580 | 2220 | 4
DZN0 K4 CU IP00 125 | 125 | 12 | 630 | 2460 | 4
DZN0 K4 CU IP00 140 | 140 | 11 | 680 | 2690 | 4
DZN0 K4 CU IP00 160 | 160 | 10 | 740 | 3000 | 4
DZN0 K4 CU IP00 180 | 180 | 10 | 810 | 3300 | 4
DZN0 K4 CU IP00 200 | 200 | 9 | 870 | 3610 | 4
DZN0 K4 CU IP00 225 | 225 | 9 | 940 | 3980 | 4
DZN0 K4 CU IP00 250 | 250 | 8 | 1020 | 4360 | 4
DZN0 K4 CU IP00 280 | 280 | 8 | 1100 | 4800 | 4
DZN0 K4 CU IP00 315 | 315 | 7 | 1200 | 5310 | 4
DZN0 K4 CU IP00 350 | 350 | 7 | 1290 | 5810 | 4
DZN0 K4 CU IP00 400 | 400 | 6 | 1410 | 6510 | 4
DZN0 K4 CU IP00 450 | 450 | 6 | 1520 | 7210 | 4
DZN0 K4 CU IP00 500 | 500 | 6 | 1620 | 7880 | 4
DZN0 K4 CU IP00 630 | 630 | 5 | 1840 | 9570 | 4

Características / especificações técnicas

• Frequência: 50 Hz
• Fator K: 4
• Tensões nominais: 400 V entrada / 400 V saída
• Conexões: primário em delta, secundário em zig-zag
• Grupo vetorial: Dzn0
• Núcleo: aço magnético M270
• Enrolamentos: cobre
• Blindagem eletrostática: entre primário e secundário ligada à terra
• Classe de isolamento / Classe térmica: H
• Nível de isolamento: 3
• Aumento de temperatura: 125 °C
• Grau de proteção: IP00
• Instalação: interior
• Temperatura ambiente máxima: 40 °C
• Altitude máxima: 1000 m
• Classe ambiental: E1 - C1 - F0
• Normas de referência: EN 60076 / IEC 61558 (quando aplicável)
