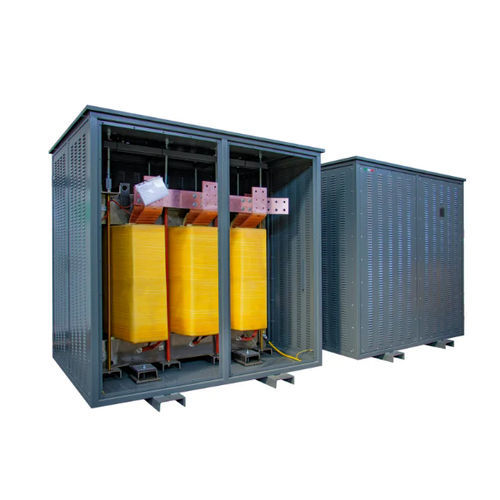

Transformador de isolamento DYN11 K20 CU IP21

para funcionamento no interiorIEC

Apresentação
TRANSFORMADORES DE ISOLAMENTO EM BT
O DYN11 K20 CU IP21 da Ortea Next é um transformador de isolamento para aplicações em baixa tensão (BT).

Geral

• Marca: Ortea Next
• Tipo: Transformador de isolamento baixa tensão
• Modelo (designação na página): DYN11 K20 CU IP21

Principais características (tabela)
Frequência | 50 Hz
Fator K | 20
Tensão de entrada | 400 V
Tensão de saída | 400 V
Ligação do enrolamento primário | Triângulo
Ligação do enrolamento secundário | Estrela + N
Grupo vetorial | Dyn11
Material do núcleo | M270 aço magnético
Material do enrolamento | Cobre
Tela eletrostática | Entre primário e secundário ligados à terra
Temperatura ambiente máxima | 40 °C
Classe de isolamento | H
Nível de isolamento | 3
Classe térmica | H
Aumento de temperatura | 125
Altitude máxima | 1000 m
Classe ambiental - climática - incêndio | E1 - C1 - F0
Instalação | Interna
Grau de proteção | IP21
Normas de referência | EN 60076 / IEC 61558 (quando aplicável)

Variantes (tabela)
Código | Potência | Corrente de irrupção | Perdas no vazio | Perdas dependentes | Vcc %
DYN11 K20 CU IP21 7 | 7 | 45 | 150 | 220 | 3.5
DYN11 K20 CU IP21 9 | 9 | 45 | 170 | 270 | 3.5
DYN11 K20 CU IP21 10 | 10 | 45 | 180 | 340 | 3.5
DYN11 K20 CU IP21 14 | 14 | 42 | 210 | 370 | 3.5
DYN11 K20 CU IP21 18 | 18 | 42 | 240 | 440 | 3.5
DYN11 K20 CU IP21 22 | 22 | 35 | 270 | 510 | 3.5
DYN11 K20 CU IP21 28 | 28 | 28 | 340 | 540 | 4
DYN11 K20 CU IP21 36 | 36 | 26 | 400 | 610 | 4
DYN11 K20 CU IP21 45 | 45 | 23 | 460 | 690 | 4
DYN11 K20 CU IP21 58 | 58 | 21 | 530 | 800 | 4
DYN11 K20 CU IP21 63 | 63 | 20 | 570 | 860 | 4
DYN11 K20 CU IP21 70 | 70 | 19 | 610 | 920 | 4
DYN11 K20 CU IP21 80 | 80 | 19 | 650 | 980 | 4
DYN11 K20 CU IP21 90 | 90 | 18 | 700 | 1080 | 4
DYN11 K20 CU IP21 100 | 100 | 17 | 750 | 1170 | 4
DYN11 K20 CU IP21 110 | 110 | 16 | 820 | 1290 | 4
DYN11 K20 CU IP21 125 | 125 | 15 | 880 | 1410 | 4
DYN11 K20 CU IP21 140 | 140 | 15 | 940 | 1530 | 4
DYN11 K20 CU IP21 160 | 160 | 14 | 1010 | 1680 | 4
DYN11 K20 CU IP21 180 | 180 | 13 | 1080 | 1830 | 4
DYN11 K20 CU IP21 200 | 200 | 13 | 1160 | 2010 | 4
DYN11 K20 CU IP21 225 | 225 | 12 | 1250 | 2200 | 4
DYN11 K20 CU IP21 250 | 250 | 12 | 1340 | 2400 | 4
DYN11 K20 CU IP21 280 | 280 | 11 | 1460 | 2680 | 4
DYN11 K20 CU IP21 315 | 315 | 11 | 1570 | 2960 | 4
DYN11 K20 CU IP21 350 | 350 | 10 | 1670 | 3220 | 4
DYN11 K20 CU IP21 450 | 450 | 9 | 1930 | 3890 | 4
DYN11 K20 CU IP21 580 | 580 | 9 | 2250 | 4710 | 4
DYN11 K20 CU IP21 720 | 720 | 8 | 2580 | 5580 | 4.5

Características / Especificações técnicas

• Frequência: 50 Hz
• Fator K: 20
• Tensões: entrada 400 V / saída 400 V
• Conexões: primário Triângulo — secundário Estrela + N
• Grupo vetorial: Dyn11
• Núcleo: M270 aço magnético — Enrolamento: Cobre
• Tela eletrostática: entre primário e secundário ligados à terra
• Proteção/Instalação: IP21 — Interna
• Temperatura ambiente máxima: 40 °C — Aumento de temperatura: 125
• Altitude máxima: 1000 m
• Classe de isolamento: H — Nível de isolamento: 3 — Classe térmica: H
• Classe ambiental (climática - incêndio): E1 - C1 - F0
• Normas de referência: EN 60076 / IEC 61558 (quando aplicável)
