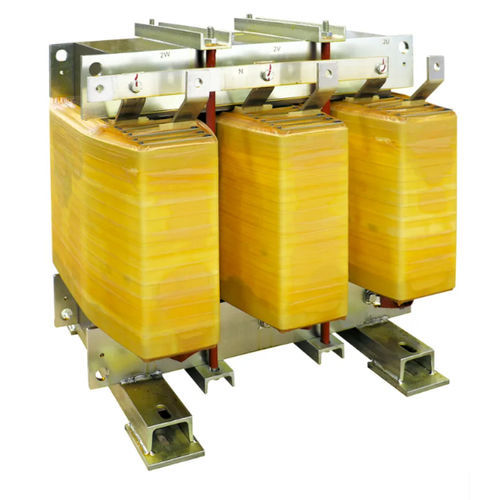

Transformador de isolamento DZN0 K20 AL IP00

secopara funcionamento no interiorIEC

Descrição curta
Transformador de isolamento BT para instalações de baixa tensão da Ortea, concebido para montagem interior com enrolamentos em alumínio e ecrã eletrostático entre primário e secundário ligado à terra.

Visão geral
O transformador de isolamento DZN0 K20 AL IP00 fornece isolamento elétrico e redução de perturbações em modo comum em redes de baixa tensão. Grupo vetorial Dzn0. Núcleo em aço magnético M270 e enrolamentos em alumínio. Ecrã eletrostático entre primário e secundário, ligado à terra. Destinado a instalação interior; grau de proteção IP00.

Especificações técnicas (tabela resumo)
Frequência | 50 Hz
Fator K | 20
Tensão de entrada | 400 V
Tensão de saída | 400 V
Ligação do enrolamento primário | Triângulo
Ligação do enrolamento secundário | Zig-zag
Unidade vetorial | Dzn0
Material do núcleo | Aço magnético M270
Material do enrolamento | Alumínio
Ecrã eletrostático | Entre primário e secundário, ligado à terra
Temp. ambiente máx. | 40 °C
Classe de isolamento | H
Nível de isolamento | 3
Classe térmica | H
Aumento de temperatura | 125 °C
Altitude máx. | 1000 m
Classe ambiental - climática - incêndio | E1 - C1 - F0
Instalação | Interior
Grau de proteção | IP00
Normas de referência | EN 60076 / IEC 61558 (quando aplicável)

Variantes disponíveis (referência / potência / corrente de inrush / perdas no vazio / perdas em carga / Vcc %)
Referência | Potência | Corrente de inrush | Perdas no vazio | Perdas em carga | Vcc %
DZN0 K20 AL IP00 28 | 28 kVA | 28 | 375 W | 730 W | 4
DZN0 K20 AL IP00 36 | 36 kVA | 18 | 440 W | 860 W | 4
DZN0 K20 AL IP00 45 | 45 kVA | 18 | 480 W | 900 W | 4
DZN0 K20 AL IP00 58 | 58 kVA | 18 | 670 W | 990 W | 4
DZN0 K20 AL IP00 63 | 63 kVA | 18 | 730 W | 1050 W | 4
DZN0 K20 AL IP00 70 | 70 kVA | 18 | 790 W | 1160 W | 4
DZN0 K20 AL IP00 80 | 80 kVA | 15 | 830 W | 1180 W | 4
DZN0 K20 AL IP00 90 | 90 kVA | 15 | 930 W | 1320 W | 4
DZN0 K20 AL IP00 100 | 100 kVA | 15 | 980 W | 1440 W | 4
DZN0 K20 AL IP00 110 | 110 kVA | 16 | 1030 W | 1660 W | 4
DZN0 K20 AL IP00 125 | 125 kVA | 14 | 1180 W | 1730 W | 4
DZN0 K20 AL IP00 140 | 140 kVA | 14 | 1280 W | 1830 W | 4
DZN0 K20 AL IP00 160 | 160 kVA | 14 | 1380 W | 1950 W | 4
DZN0 K20 AL IP00 180 | 180 kVA | 12 | 1530 W | 2090 W | 4
DZN0 K20 AL IP00 200 | 200 kVA | 12 | 1570 W | 2290 W | 4
DZN0 K20 AL IP00 225 | 225 kVA | 12 | 1730 W | 2480 W | 4
DZN0 K20 AL IP00 250 | 250 kVA | 12 | 1850 W | 2680 W | 4
DZN0 K20 AL IP00 280 | 280 kVA | 11 | 2020 W | 3250 W | 4
DZN0 K20 AL IP00 315 | 315 kVA | 11 | 2240 W | 3580 W | 4
DZN0 K20 AL IP00 350 | 350 kVA | 11 | 2400 W | 3970 W | 4
DZN0 K20 AL IP00 450 | 450 kVA | 9 | 2970 W | 4640 W | 4
DZN0 K20 AL IP00 580 | 580 kVA | 7 | 3200 W | 5440 W | 4
DZN0 K20 AL IP00 720 | 720 kVA | 7 | 4320 W | 6240 W | 4.5
DZN0 K20 AL IP00 900 | 900 kVA | 7 | 5280 W | 7450 W | 4.5
DZN0 K20 AL IP00 1100 | 1100 kVA | 6 | 6600 W | 8900 W | 5
DZN0 K20 AL IP00 1400 | 1400 kVA | 6 | 8100 W | 10600 W | 5

Características / Especificações técnicas

• Frequência: 50 Hz
• Fator K: 20
• Tensão de entrada: 400 V
• Tensão de saída: 400 V
• Ligação do enrolamento primário: Triângulo
• Ligação do enrolamento secundário: Zig-zag
• Unidade vetorial: Dzn0
• Material do núcleo: Aço magnético M270
• Material do enrolamento: Alumínio
• Ecrã eletrostático: Entre primário e secundário, ligado à terra
• Temp. ambiente máx.: 40 °C
• Classe de isolamento: H
• Nível de isolamento: 3
• Classe térmica: H
• Aumento de temperatura: 125 °C
• Altitude máx.: 1000 m
• Classe ambiental - climática - incêndio: E1 - C1 - F0
• Instalação: Interior
• Grau de proteção: IP00
• Normas de referência: EN 60076 / IEC 61558 (quando aplicável)
