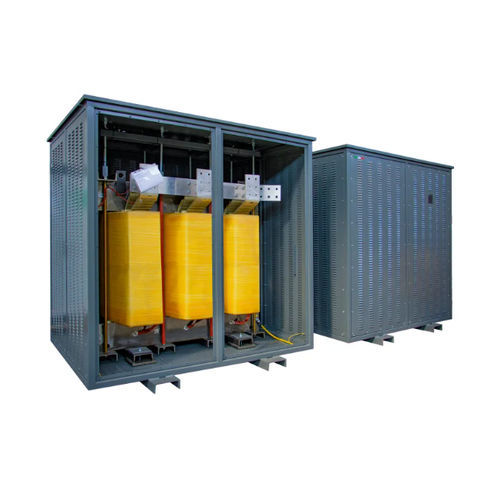

Transformador de isolamento DYN11 K20 AL IP21

para funcionamento no interiorIECde fator K

Descrição
Transformador de isolamento em baixa tensão para instalação interior, grupo vetorial Dyn11, bobinagens em alumínio e núcleo em aço magnético M270. Indicados para aplicações sensíveis a distorções harmónicas (fator K = 20).

Especificações técnicas (resumo)
Frequência | 50 Hz
Fator K | 20
Tensão de entrada | 400 V
Tensão de saída | 400 V
Ligação enrolamento primário | Triângulo
Ligação enrolamento secundário | Estrela + N
Grupo vetorial | Dyn11
Material do núcleo | Aço magnético M270
Material do enrolamento | Alumínio
Blindagem eletrostática | Entre primário e secundário, ligada à terra
Temp. ambiente máx. | 40 °C
Classe de isolamento | H
Nível de isolamento | 3
Classe térmica | H
Aumento de temperatura | 125 °C
Altitude máxima | 1000 m
Classe ambiente - clima - incêndio | E1 - C1 - F0
Instalação | Interior
Grau de proteção | IP21
Normas de referência | EN 60076 / IEC 61558 (quando aplicável)

Variantes (Código | Potência | Corrente de inrush | Perdas em vazio | Perdas em carga | Vcc %)
DYN11 K20 AL IP21 28 | 28 | 26 | 350 | 680 | 4
DYN11 K20 AL IP21 36 | 36 | 17 | 410 | 800 | 4
DYN11 K20 AL IP21 45 | 45 | 17 | 450 | 840 | 4
DYN11 K20 AL IP21 58 | 58 | 17 | 630 | 920 | 4
DYN11 K20 AL IP21 63 | 63 | 16 | 680 | 980 | 4
DYN11 K20 AL IP21 70 | 70 | 15 | 740 | 1080 | 4
DYN11 K20 AL IP21 80 | 80 | 14 | 780 | 1100 | 4
DYN11 K20 AL IP21 90 | 90 | 14 | 870 | 1230 | 4
DYN11 K20 AL IP21 100 | 100 | 14 | 920 | 1350 | 4
DYN11 K20 AL IP21 110 | 110 | 14 | 960 | 1550 | 4
DYN11 K20 AL IP21 125 | 125 | 13 | 1100 | 1620 | 4
DYN11 K20 AL IP21 140 | 140 | 13 | 1200 | 1710 | 4
DYN11 K20 AL IP21 160 | 160 | 13 | 1290 | 1820 | 4
DYN11 K20 AL IP21 180 | 180 | 11 | 1430 | 1960 | 4
DYN11 K20 AL IP21 200 | 200 | 11 | 1470 | 2150 | 4
DYN11 K20 AL IP21 225 | 225 | 11 | 1620 | 2320 | 4
DYN11 K20 AL IP21 250 | 250 | 11 | 1730 | 2510 | 4
DYN11 K20 AL IP21 280 | 280 | 10 | 1890 | 3080 | 4
DYN11 K20 AL IP21 315 | 315 | 10 | 2100 | 3350 | 4
DYN11 K20 AL IP21 350 | 350 | 9 | 2250 | 3720 | 4
DYN11 K20 AL IP21 450 | 450 | 8 | 2780 | 4350 | 4
DYN11 K20 AL IP21 580 | 580 | 7 | 3000 | 5100 | 4
DYN11 K20 AL IP21 720 | 720 | 7 | 4050 | 5850 | 4.5
DYN11 K20 AL IP21 900 | 900 | 7 | 4950 | 6950 | 4.5
DYN11 K20 AL IP21 1100 | 1100 | 6 | 6200 | 8350 | 5
DYN11 K20 AL IP21 1400 | 1400 | 6 | 7600 | 9900 | 5

Especificações técnicas detalhadas

• Frequência: 50 Hz
• Fator K: 20
• Tensão de entrada: 400 V
• Tensão de saída: 400 V
• Ligação primária: Triângulo
• Ligação secundária: Estrela + N
• Grupo vetorial: Dyn11
• Material do núcleo: Aço magnético M270
• Material do enrolamento: Alumínio
• Blindagem eletrostática: Entre primário e secundário ligada à terra
• Temp. ambiente máx.: 40 °C
• Classe de isolamento: H
• Nível de isolamento: 3
• Classe térmica: H
• Aumento de temperatura: 125 °C
• Altitude máxima: 1000 m
• Classe ambiental - climática - incêndio: E1 - C1 - F0
• Instalação: Interior
• Grau de proteção: IP21
• Normas de referência: EN 60076 / IEC 61558 (quando aplicável)
