Transformador de isolamento DZN0 K13 CU IP21
para funcionamento no interiorIECde fator K

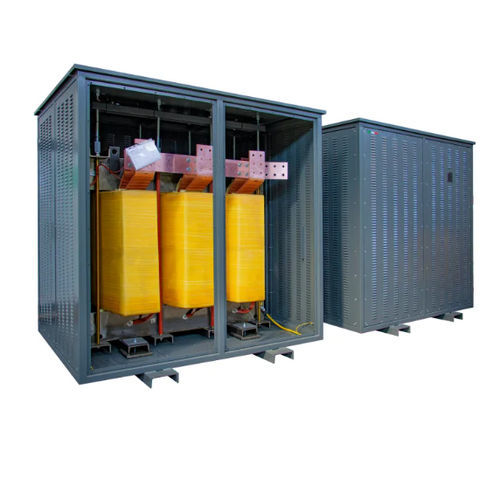

Transformador de isolamento - DZN0 K13 CU IP21 - Ortea Next - para funcionamento no interior / IEC / de fator K
Transformador de isolamento - DZN0 K13 CU IP21 - Ortea Next - para funcionamento no interior / IEC / de fator K
Guardar nos favoritos
Comparar
Mais informações no site da Ortea Next

Características

Tipo
de isolamento
Aplicações
para funcionamento no interior
Norma
IEC
Outras características
de fator K
Potência em kVA

MÍN: 8 kVA
(10,876969 hp)

MÁX: 500 kVA
(679,810578 hp)

Tensão primária

400 V

Tensão secundária

400 V

Frequência

50 Hz

Descrição

Descrição
Transformador de isolamento BT que assegura separação galvânica entre primário e secundário. Projetado para cargas não lineares (Fator K 13). Grupo vetorial Dzn0, enrolamento em cobre sobre núcleo em aço magnético M270. Instalação interior, grau de proteção IP21.

Especificações técnicas
  • Frequência: 50 Hz
  • Fator K: 13
  • Tensão de entrada: 400 V
  • Tensão de saída: 400 V
  • Ligação primária: Triângulo
  • Ligação secundária: Zig-zag
  • Grupo vetorial: Dzn0
  • Material do núcleo: Aço magnético M270
  • Material do enrolamento: Cobre
  • Tela eletrostática: Entre primário e secundário, ligada à terra
  • Temperatura ambiente máx.: 40 °C
  • Classe de isolamento: H
  • Nível de isolamento: 3
  • Classe térmica: H
  • Aumento de temperatura: 125 °C
  • Altitude máxima: 1000 m
  • Classe ambiental - climática - incêndio: E1 - C1 - F0
  • Instalação: Interior
  • Grau de proteção: IP21
  • Normas de referência: EN 60076 / IEC 61558 (quando aplicável)


Variantes disponíveis (Código - kVA - Corrente de inrush A - Perdas sem carga W - Perdas em carga W - Vcc %)
  • DZN0 K13 CU IP21 8 - 8 - 40 - 160 - 290 - 3.5
  • DZN0 K13 CU IP21 10 - 10 - 40 - 180 - 360 - 3.5
  • DZN0 K13 CU IP21 12 - 12 - 40 - 190 - 450 - 3.5
  • DZN0 K13 CU IP21 15 - 15 - 40 - 225 - 490 - 3.5
  • DZN0 K13 CU IP21 20 - 20 - 40 - 260 - 590 - 3.5
  • DZN0 K13 CU IP21 25 - 25 - 32 - 290 - 680 - 3.5
  • DZN0 K13 CU IP21 30 - 30 - 26 - 330 - 720 - 4
  • DZN0 K13 CU IP21 40 - 40 - 24 - 360 - 820 - 4
  • DZN0 K13 CU IP21 50 - 50 - 20 - 410 - 950 - 4
  • DZN0 K13 CU IP21 63 - 63 - 19 - 470 - 1120 - 4
  • DZN0 K13 CU IP21 70 - 70 - 18 - 510 - 1220 - 4
  • DZN0 K13 CU IP21 80 - 80 - 16 - 540 - 1320 - 4
  • DZN0 K13 CU IP21 90 - 90 - 15 - 580 - 1420 - 4
  • DZN0 K13 CU IP21 100 - 100 - 15 - 630 - 1570 - 4
  • DZN0 K13 CU IP21 110 - 110 - 14 - 680 - 1720 - 4
  • DZN0 K13 CU IP21 125 - 125 - 13 - 740 - 1920 - 4
  • DZN0 K13 CU IP21 140 - 140 - 13 - 810 - 2110 - 4
  • DZN0 K13 CU IP21 160 - 160 - 11 - 870 - 2310 - 4
  • DZN0 K13 CU IP21 180 - 180 - 11 - 940 - 2550 - 4
  • DZN0 K13 CU IP21 200 - 200 - 10 - 1020 - 2790 - 4
  • DZN0 K13 CU IP21 225 - 225 - 10 - 1100 - 3070 - 4
  • DZN0 K13 CU IP21 250 - 250 - 9 - 1200 - 3400 - 4
  • DZN0 K13 CU IP21 280 - 280 - 9 - 1290 - 3720 - 4
  • DZN0 K13 CU IP21 315 - 315 - 8 - 1410 - 4170 - 4
  • DZN0 K13 CU IP21 350 - 350 - 8 - 1520 - 4610 - 4
  • DZN0 K13 CU IP21 400 - 400 - 8 - 1620 - 5040 - 4
  • DZN0 K13 CU IP21 500 - 500 - 6 - 1840 - 6120 - 4


Normas e instalação
  • Normas de referência: EN 60076 / IEC 61558 (quando aplicável)
  • Instalação: Interior
  • Grau de proteção: IP21
  • Temperatura ambiente máx.: 40 °C
  • Altitude máxima de instalação: 1000 m
  • Classe de isolamento / térmica: H
