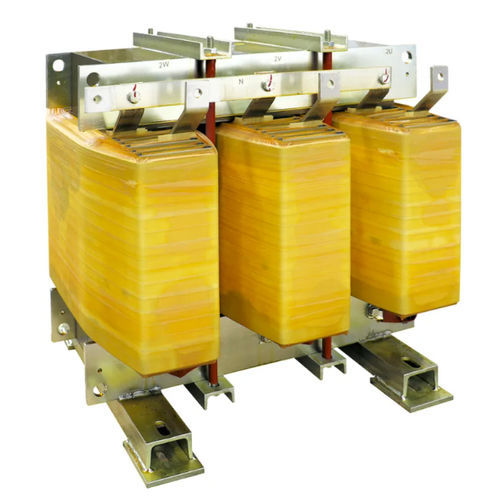

Transformador de isolamento DZN0 K4 AL IP00

secopara funcionamento no interiorIEC

Produto
Ortea Next DZN0 K4 AL IP00 - transformador de isolamento em baixa tensão para segurança elétrica, redução de perturbações e proteção de equipamentos em instalações industriais.

Atributos técnicos principais

• Frequência: 50 Hz
• Fator K: 4
• Tensão de entrada: 400 V
• Tensão de saída: 400 V
• Ligação do enrolamento primário: Triângulo
• Ligação do enrolamento secundário: Zig-zag
• Grupo vetorial: Dzn0
• Material do núcleo: aço magnético M270
• Material dos enrolamentos: Alumínio
• Blindagem eletrostática: entre primário e secundário, ligada à terra
• Temp. ambiente máx.: 40 °C
• Classe de isolamento: H
• Nível de isolamento: 3
• Classe térmica: H
• Aumento de temperatura: 125 °C
• Altitude máxima: 1000 m
• Classe ambiental - climática - incêndio: E1 - C1 - F0
• Instalação: interior
• Grau de proteção: IP00
• Normas de referência: EN 60076 / IEC 61558 (quando aplicável)

Variantes disponíveis (Número de peça | Potência [kVA] | Corrente de inrush | Perdas em vazio [W] | Perdas em carga [W] | Vcc %)
Número de peça | Potência | Corrente de inrush | Perdas em vazio | Perdas em carga | Vcc %
DZN0 K4 AL IP00 40 | 40 | 19 | 375 | 1340 | 4
DZN0 K4 AL IP00 50 | 50 | 13 | 440 | 1580 | 4
DZN0 K4 AL IP00 63 | 63 | 13 | 480 | 1660 | 4
DZN0 K4 AL IP00 80 | 80 | 13 | 670 | 1820 | 4
DZN0 K4 AL IP00 90 | 90 | 13 | 730 | 1920 | 4
DZN0 K4 AL IP00 100 | 100 | 13 | 790 | 2030 | 4
DZN0 K4 AL IP00 110 | 110 | 11 | 830 | 2140 | 4
DZN0 K4 AL IP00 125 | 125 | 11 | 930 | 2400 | 4
DZN0 K4 AL IP00 140 | 140 | 11 | 980 | 2610 | 4
DZN0 K4 AL IP00 160 | 160 | 11 | 1030 | 2990 | 4
DZN0 K4 AL IP00 180 | 180 | 10 | 1180 | 3150 | 4
DZN0 K4 AL IP00 200 | 200 | 10 | 1280 | 3360 | 4
DZN0 K4 AL IP00 225 | 225 | 10 | 1380 | 3580 | 4
DZN0 K4 AL IP00 250 | 250 | 9 | 1530 | 3840 | 4
DZN0 K4 AL IP00 280 | 280 | 9 | 1570 | 4160 | 4
DZN0 K4 AL IP00 315 | 315 | 9 | 1730 | 4540 | 4
DZN0 K4 AL IP00 350 | 350 | 9 | 1850 | 4910 | 4
DZN0 K4 AL IP00 400 | 400 | 8 | 2020 | 5810 | 4
DZN0 K4 AL IP00 450 | 450 | 8 | 2240 | 6500 | 4
DZN0 K4 AL IP00 500 | 500 | 8 | 2400 | 7200 | 4
DZN0 K4 AL IP00 630 | 630 | 6 | 2970 | 8370 | 4
DZN0 K4 AL IP00 800 | 800 | 5 | 3200 | 9800 | 4
DZN0 K4 AL IP00 1000 | 1000 | 5 | 4320 | 11400 | 4.5
DZN0 K4 AL IP00 1250 | 1250 | 5 | 5280 | 13540 | 4.5
DZN0 K4 AL IP00 1600 | 1600 | 4 | 6600 | 16400 | 5
DZN0 K4 AL IP00 2000 | 2000 | 4 | 8100 | 19300 | 5

Características / especificações técnicas

• Frequência: 50 Hz
• Fator K: 4
• Entrada / Saída: 400 V / 400 V
• Ligação primária: Triângulo
• Ligação secundária: Zig-zag
• Grupo vetorial: Dzn0
• Núcleo: aço magnético M270
• Enrolamentos: alumínio
• Blindagem eletrostática: entre primário e secundário, aterrada
• Temp. ambiente máx.: 40 °C
• Classe de isolamento e térmica: H
• Nível de isolamento: 3
• Aumento de temperatura: 125 °C
• Altitude máx.: 1000 m
• Classe ambiental: E1 - C1 - F0
• Instalação: interior
• Grau de proteção: IP00
• Normas: EN 60076 / IEC 61558 (quando aplicável)
