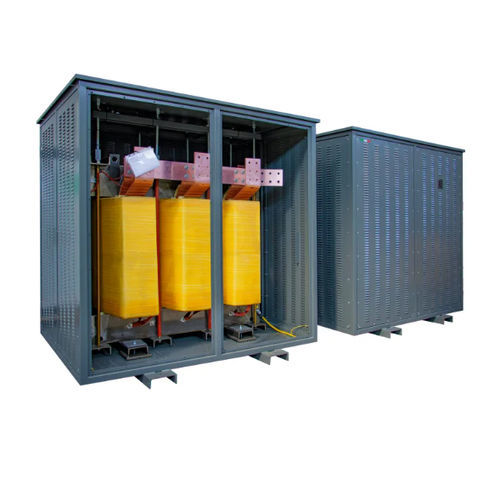

Transformador de isolamento DZN0 K4 CU IP21

para funcionamento no interiorIECde fator K

Descrição
Transformador de isolamento em baixa tensão para instalação interior. Grupo vetorial Dzn0, fator K 4, enrolamentos em cobre, blindagem eletrostática aterrada entre primário e secundário, grau de proteção IP21.

Especificações técnicas (tabela resumo)
Frequência | 50 Hz
Fator K | 4
Tensão de entrada | 400 V
Tensão de saída | 400 V
Ligação primária | Triângulo
Ligação secundária | Zig-zag
Grupo vetorial | Dzn0
Material do núcleo | Aço magnético M270
Material do enrolamento | Cobre
Blindagem eletrostática | Entre primário e secundário, ligada à terra
Temp. ambiente máx. (°C) | 40
Classe de isolamento | H
Nível de isolamento | 3
Classe térmica | H
Aumento de temperatura (°C) | 125
Altitude máx. (m) | 1000
Classe ambiental - climática - incêndio | E1 - C1 - F0
Instalação | Interior
Grau de proteção | IP21
Normas de referência | EN 60076 / IEC 61558 (quando aplicável)

Variantes do produto (tabela)
Código | Potência (kVA) | Corrente de inrush | Perdas em vazio (W) | Perdas em carga (W) | Vcc %
DZN0 K4 CU IP21 10 | 10 | 34 | 160 | 460 | 3.5
DZN0 K4 CU IP21 12 | 12 | 34 | 180 | 560 | 3.5
DZN0 K4 CU IP21 15 | 15 | 34 | 190 | 710 | 3.5
DZN0 K4 CU IP21 20 | 20 | 32 | 225 | 770 | 3.5
DZN0 K4 CU IP21 25 | 25 | 32 | 260 | 920 | 3.5
DZN0 K4 CU IP21 30 | 30 | 27 | 290 | 1070 | 3.5
DZN0 K4 CU IP21 40 | 40 | 21 | 330 | 1120 | 4
DZN0 K4 CU IP21 50 | 50 | 19 | 360 | 1280 | 4
DZN0 K4 CU IP21 63 | 63 | 16 | 410 | 1480 | 4
DZN0 K4 CU IP21 80 | 80 | 15 | 470 | 1750 | 4
DZN0 K4 CU IP21 90 | 90 | 14 | 510 | 1910 | 4
DZN0 K4 CU IP21 100 | 100 | 13 | 540 | 2070 | 4
DZN0 K4 CU IP21 110 | 110 | 12 | 580 | 2220 | 4
DZN0 K4 CU IP21 125 | 125 | 12 | 630 | 2460 | 4
DZN0 K4 CU IP21 140 | 140 | 11 | 680 | 2690 | 4
DZN0 K4 CU IP21 160 | 160 | 10 | 740 | 3000 | 4
DZN0 K4 CU IP21 180 | 180 | 10 | 810 | 3300 | 4
DZN0 K4 CU IP21 200 | 200 | 9 | 870 | 3610 | 4
DZN0 K4 CU IP21 225 | 225 | 9 | 940 | 3980 | 4
DZN0 K4 CU IP21 250 | 250 | 8 | 1020 | 4360 | 4
DZN0 K4 CU IP21 280 | 280 | 8 | 1100 | 4800 | 4
DZN0 K4 CU IP21 315 | 315 | 7 | 1200 | 5310 | 4
DZN0 K4 CU IP21 350 | 350 | 7 | 1290 | 5810 | 4
DZN0 K4 CU IP21 400 | 400 | 6 | 1410 | 6510 | 4
DZN0 K4 CU IP21 450 | 450 | 6 | 1520 | 7210 | 4
DZN0 K4 CU IP21 500 | 500 | 6 | 1620 | 7880 | 4
DZN0 K4 CU IP21 630 | 630 | 5 | 1840 | 9570 | 4

Características técnicas

• Frequência: 50 Hz
• Fator K: 4
• Tensão entrada / saída: 400 V / 400 V
• Ligação primária: Triângulo
• Ligação secundária: Zig-zag
• Grupo vetorial: Dzn0
• Material do núcleo: Aço magnético M270
• Material dos enrolamentos: Cobre
• Blindagem eletrostática: Entre primário e secundário, aterrada
• Temp. ambiente máx.: 40 °C
• Classe de isolamento: H
• Nível de isolamento: 3
• Classe térmica: H
• Aumento de temperatura: 125 °C
• Altitude máxima de instalação: 1000 m
• Classe ambiental / climática / incêndio: E1 - C1 - F0
• Instalação: Interior
• Grau de proteção: IP21
• Normas: EN 60076 / IEC 61558 (quando aplicável)
