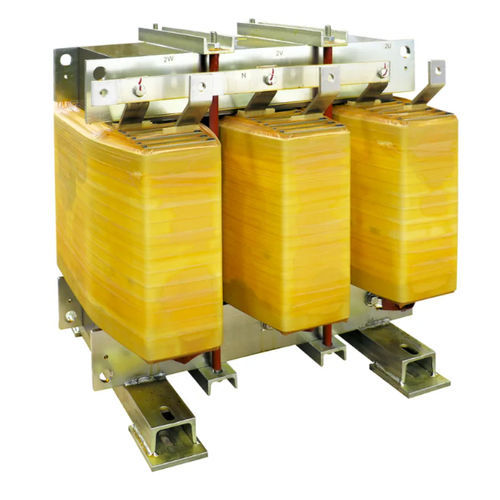

Transformador de isolamento DYN11 K13 AL IP00

secopara funcionamento no interiorIEC

Visão geral
Transformadores de isolamento em baixa tensão para separação e proteção de circuitos de alimentação. Projetados para cargas não lineares com fator K 13; enrolamentos em alumínio e núcleo em aço magnético M270. Instalação interna, blindagem eletrostática entre primário e secundário ligada à terra. Normas de referência: EN 60076 / IEC 61558 (quando aplicável).

Especificações técnicas

• Frequência: 50 Hz
• Fator K: 13
• Tensão de entrada: 400 V
• Tensão de saída: 400 V
• Ligação do enrolamento primário: Triângulo
• Ligação do enrolamento secundário: Estrela + N
• Grupo vetorial: Dyn11
• Material do núcleo: Aço magnético M270
• Material do enrolamento: Alumínio
• Blindagem eletrostática: entre primário e secundário, ligada à terra
• Temp. ambiente máx.: 40 °C
• Classe de isolamento: H
• Nível de isolamento: 3
• Classe térmica: H
• Aumento de temperatura: 125 °C
• Altitude máxima: 1000 m
• Classe ambiental - climática - incêndio: E1 - C1 - F0
• Instalação: Interna
• Grau de proteção: IP00

Variantes disponíveis (tabela)
Código | Potência (kVA) | Corrente de inrush (A) | Perdas em vazio (W) | Perdas em carga (W) | Vcc %
DYN11 K13 AL IP00 30 | 30 | 24 | 350 | 850 | 4
DYN11 K13 AL IP00 40 | 40 | 15 | 410 | 1000 | 4
DYN11 K13 AL IP00 50 | 50 | 15 | 450 | 1080 | 4
DYN11 K13 AL IP00 63 | 63 | 15 | 630 | 1150 | 4
DYN11 K13 AL IP00 70 | 70 | 15 | 680 | 1210 | 4
DYN11 K13 AL IP00 80 | 80 | 15 | 740 | 1320 | 4
DYN11 K13 AL IP00 90 | 90 | 13 | 780 | 1380 | 4
DYN11 K13 AL IP00 100 | 100 | 13 | 870 | 1520 | 4
DYN11 K13 AL IP00 110 | 110 | 13 | 920 | 1640 | 4
DYN11 K13 AL IP00 125 | 125 | 13 | 960 | 1880 | 4
DYN11 K13 AL IP00 140 | 140 | 12 | 1100 | 1980 | 4
DYN11 K13 AL IP00 160 | 160 | 11 | 1200 | 2120 | 4
DYN11 K13 AL IP00 180 | 180 | 11 | 1290 | 2280 | 4
DYN11 K13 AL IP00 200 | 200 | 10 | 1430 | 2420 | 4
DYN11 K13 AL IP00 225 | 225 | 10 | 1470 | 2620 | 4
DYN11 K13 AL IP00 250 | 250 | 10 | 1620 | 2850 | 4
DYN11 K13 AL IP00 280 | 280 | 10 | 1730 | 3180 | 4
DYN11 K13 AL IP00 315 | 315 | 9 | 1890 | 3600 | 4
DYN11 K13 AL IP00 350 | 350 | 9 | 2100 | 4100 | 4
DYN11 K13 AL IP00 400 | 400 | 9 | 2250 | 4530 | 4
DYN11 K13 AL IP00 500 | 500 | 8 | 2780 | 5250 | 4
DYN11 K13 AL IP00 630 | 630 | 7 | 3000 | 6180 | 4
DYN11 K13 AL IP00 800 | 800 | 6 | 4050 | 7180 | 4.5
DYN11 K13 AL IP00 1000 | 1000 | 6 | 4950 | 8450 | 4.5
DYN11 K13 AL IP00 1250 | 1250 | 5 | 6200 | 10400 | 5
DYN11 K13 AL IP00 1600 | 1600 | 5 | 7600 | 12250 | 5

Características / especificações técnicas

• Frequência: 50 Hz
• Fator K: 13
• Tensão primário/secundário: 400 / 400 V
• Conexões: primário Triângulo, secundário Estrela + N
• Grupo vetorial: Dyn11
• Núcleo: aço magnético M270
• Enrolamentos: Alumínio
• Blindagem eletrostática: entre primário e secundário, aterrada
• Temp. ambiente máx.: 40 °C
• Classe de isolamento: H
• Nível de isolamento: 3
• Classe térmica: H
• Aumento de temperatura admissível: 125 °C
• Altitude máxima de instalação: 1000 m
• Classe ambiental: E1 - C1 - F0
• Instalação: interna
• Grau de proteção: IP00
• Normas: EN 60076 / IEC 61558 (quando aplicável)
