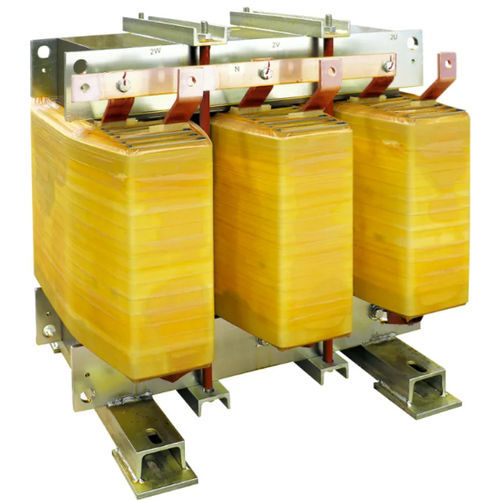

Transformador de isolamento DYN11 K20 CU IP00

secopara funcionamento no interiorIEC

Visão geral
Transformador de isolamento em baixa tensão concebido para isolamento elétrico e mitigação de correntes harmônicas em redes BT industriais.

Especificações técnicas (resumo)
Frequência: 50 Hz
Fator K: 20
Tensão de entrada: 400 V
Tensão de saída: 400 V
Ligação do enrolamento primário: Delta
Ligação do enrolamento secundário: Estrela + N
Unidade vetorial: Dyn11
Material do núcleo: Aço magnético M270
Material do enrolamento: Cobre
Blindagem eletrostática: Entre primário e secundário, ligada à terra
Temp. ambiente máx.: 40 °C
Classe de isolamento: H
Nível de isolamento: 3
Classe térmica: H
Aumento de temperatura: 125 K
Altitude máx.: 1000 m
Classe ambiental - clima - incêndio: E1 - C1 - F0
Instalação: Interior
Grau de proteção: IP00
Normas de referência: EN 60076 / IEC 61558 (quando aplicável)

Variantes
DYN11 K20 CU IP00 7 | 7 kVA | Corrente de inrush: 45 A | Perdas em vazio: 150 W | Perdas em carga: 220 W | Vcc %: 3.5
DYN11 K20 CU IP00 9 | 9 kVA | Corrente de inrush: 45 A | Perdas em vazio: 170 W | Perdas em carga: 270 W | Vcc %: 3.5
DYN11 K20 CU IP00 10 | 10 kVA | Corrente de inrush: 45 A | Perdas em vazio: 180 W | Perdas em carga: 340 W | Vcc %: 3.5
DYN11 K20 CU IP00 14 | 14 kVA | Corrente de inrush: 42 A | Perdas em vazio: 210 W | Perdas em carga: 370 W | Vcc %: 3.5
DYN11 K20 CU IP00 18 | 18 kVA | Corrente de inrush: 42 A | Perdas em vazio: 240 W | Perdas em carga: 440 W | Vcc %: 3.5
DYN11 K20 CU IP00 22 | 22 kVA | Corrente de inrush: 35 A | Perdas em vazio: 270 W | Perdas em carga: 510 W | Vcc %: 3.5
DYN11 K20 CU IP00 28 | 28 kVA | Corrente de inrush: 28 A | Perdas em vazio: 340 W | Perdas em carga: 540 W | Vcc %: 4
DYN11 K20 CU IP00 36 | 36 kVA | Corrente de inrush: 26 A | Perdas em vazio: 400 W | Perdas em carga: 610 W | Vcc %: 4
DYN11 K20 CU IP00 45 | 45 kVA | Corrente de inrush: 23 A | Perdas em vazio: 460 W | Perdas em carga: 690 W | Vcc %: 4
DYN11 K20 CU IP00 58 | 58 kVA | Corrente de inrush: 21 A | Perdas em vazio: 530 W | Perdas em carga: 800 W | Vcc %: 4
DYN11 K20 CU IP00 63 | 63 kVA | Corrente de inrush: 20 A | Perdas em vazio: 570 W | Perdas em carga: 860 W | Vcc %: 4
DYN11 K20 CU IP00 70 | 70 kVA | Corrente de inrush: 19 A | Perdas em vazio: 610 W | Perdas em carga: 920 W | Vcc %: 4
DYN11 K20 CU IP00 80 | 80 kVA | Corrente de inrush: 19 A | Perdas em vazio: 650 W | Perdas em carga: 980 W | Vcc %: 4
DYN11 K20 CU IP00 90 | 90 kVA | Corrente de inrush: 18 A | Perdas em vazio: 700 W | Perdas em carga: 1080 W | Vcc %: 4
DYN11 K20 CU IP00 100 | 100 kVA | Corrente de inrush: 17 A | Perdas em vazio: 750 W | Perdas em carga: 1170 W | Vcc %: 4
DYN11 K20 CU IP00 110 | 110 kVA | Corrente de inrush: 16 A | Perdas em vazio: 820 W | Perdas em carga: 1290 W | Vcc %: 4
DYN11 K20 CU IP00 125 | 125 kVA | Corrente de inrush: 15 A | Perdas em vazio: 880 W | Perdas em carga: 1410 W | Vcc %: 4
DYN11 K20 CU IP00 140 | 140 kVA | Corrente de inrush: 15 A | Perdas em vazio: 940 W | Perdas em carga: 1530 W | Vcc %: 4
DYN11 K20 CU IP00 160 | 160 kVA | Corrente de inrush: 14 A | Perdas em vazio: 1010 W | Perdas em carga: 1680 W | Vcc %: 4
DYN11 K20 CU IP00 180 | 180 kVA | Corrente de inrush: 13 A | Perdas em vazio: 1080 W | Perdas em carga: 1830 W | Vcc %: 4
DYN11 K20 CU IP00 200 | 200 kVA | Corrente de inrush: 13 A | Perdas em vazio: 1160 W | Perdas em carga: 2010 W | Vcc %: 4
DYN11 K20 CU IP00 225 | 225 kVA | Corrente de inrush: 12 A | Perdas em vazio: 1250 W | Perdas em carga: 2200 W | Vcc %: 4
DYN11 K20 CU IP00 250 | 250 kVA | Corrente de inrush: 12 A | Perdas em vazio: 1340 W | Perdas em carga: 2400 W | Vcc %: 4
DYN11 K20 CU IP00 280 | 280 kVA | Corrente de inrush: 11 A | Perdas em vazio: 1460 W | Perdas em carga: 2680 W | Vcc %: 4
DYN11 K20 CU IP00 315 | 315 kVA | Corrente de inrush: 11 A | Perdas em vazio: 1570 W | Perdas em carga: 2960 W | Vcc %: 4
DYN11 K20 CU IP00 350 | 350 kVA | Corrente de inrush: 10 A | Perdas em vazio: 1670 W | Perdas em carga: 3220 W | Vcc %: 4
DYN11 K20 CU IP00 450 | 450 kVA | Corrente de inrush: 9 A | Perdas em vazio: 1930 W | Perdas em carga: 3890 W | Vcc %: 4
DYN11 K20 CU IP00 580 | 580 kVA | Corrente de inrush: 9 A | Perdas em vazio: 2250 W | Perdas em carga: 4710 W | Vcc %: 4
DYN11 K20 CU IP00 720 | 720 kVA | Corrente de inrush: 8 A | Perdas em vazio: 2580 W | Perdas em carga: 5580 W | Vcc %: 4.5

Características técnicas

• Frequência: 50 Hz
• Fator K: 20
• Tensão de entrada: 400 V
• Tensão de saída: 400 V
• Ligação primária: Delta
• Ligação secundária: Estrela + N
• Unidade vetorial: Dyn11
• Núcleo: M270 aço magnético
• Enrolamento: Cobre
• Blindagem eletrostática: Entre primário e secundário ligada à terra
• Temp. ambiente máx.: 40 °C
• Classe de isolamento: H
• Nível de isolamento: 3
• Classe térmica: H
• Aumento térmico: 125 K
• Altitude máx.: 1000 m
• Classe ambiente - clima - incêndio: E1 - C1 - F0
• Instalação: Interior
• Grau de proteção: IP00
