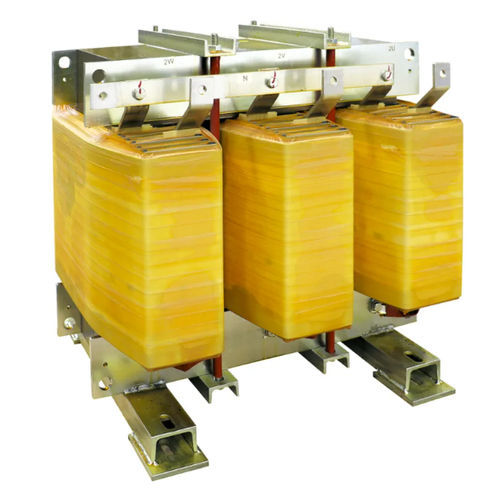

Transformador de isolamento DZN0 K13 AL IP00

secopara funcionamento no interiorIEC

Visão geral
Transformador de isolamento de baixa tensão concebido para instalações industriais. O modelo DZN0 K13 AL IP00 apresenta ligação primária em delta e secundária em zig-zag (grupo vetorial Dzn0), bobinagem em alumínio e blindagem eletrostática entre primário e secundário ligada à terra. Destinado à instalação em interior (IP00).

Especificações técnicas (resumo)
Frequência: 50 Hz
Fator K: 13
Tensão de entrada: 400 V
Tensão de saída: 400 V
Ligação do enrolamento primário: Delta
Ligação do enrolamento secundário: Zig-zag
Grupo vetorial: Dzn0
Material do núcleo: Aço magnético M270
Material do enrolamento: Alumínio
Blindagem eletrostática: Entre primário e secundário, ligada à terra
Temp. ambiente máx.: 40 °C
Classe de isolamento: H
Nível de isolamento: 3
Classe térmica: H
Aumento de temperatura: 125 °C
Altitude máx.: 1000 m
Classe ambiental - clima - fogo: E1 - C1 - F0
Instalação: Interior
Grau de proteção: IP00
Normas de referência: EN 60076 / IEC 61558 (quando aplicável)

Tabela de variantes (Referência | Potência kVA | Corrente de inrush A | Perdas sem carga W | Perdas em carga W | Vcc %)
DZN0 K13 AL IP00 30 | 30 | 26 | 375 | 900 | 4
DZN0 K13 AL IP00 40 | 40 | 16 | 440 | 1070 | 4
DZN0 K13 AL IP00 50 | 50 | 16 | 480 | 1160 | 4
DZN0 K13 AL IP00 63 | 63 | 16 | 670 | 1230 | 4
DZN0 K13 AL IP00 70 | 70 | 16 | 730 | 1290 | 4
DZN0 K13 AL IP00 80 | 80 | 16 | 790 | 1410 | 4
DZN0 K13 AL IP00 90 | 90 | 13 | 830 | 1480 | 4
DZN0 K13 AL IP00 100 | 100 | 13 | 930 | 1630 | 4
DZN0 K13 AL IP00 110 | 110 | 13 | 980 | 1750 | 4
DZN0 K13 AL IP00 125 | 125 | 13 | 1030 | 2000 | 4
DZN0 K13 AL IP00 140 | 140 | 12 | 1180 | 2110 | 4
DZN0 K13 AL IP00 160 | 160 | 12 | 1280 | 2260 | 4
DZN0 K13 AL IP00 180 | 180 | 12 | 1380 | 2440 | 4
DZN0 K13 AL IP00 200 | 200 | 11 | 1530 | 2580 | 4
DZN0 K13 AL IP00 225 | 225 | 11 | 1570 | 2790 | 4
DZN0 K13 AL IP00 250 | 250 | 11 | 1730 | 3040 | 4
DZN0 K13 AL IP00 280 | 280 | 11 | 1850 | 3390 | 4
DZN0 K13 AL IP00 315 | 315 | 10 | 2020 | 3840 | 4
DZN0 K13 AL IP00 350 | 350 | 10 | 2240 | 4350 | 4
DZN0 K13 AL IP00 400 | 400 | 9 | 2400 | 4830 | 4
DZN0 K13 AL IP00 500 | 500 | 8 | 2970 | 5600 | 4
DZN0 K13 AL IP00 630 | 630 | 7 | 3200 | 6590 | 4
DZN0 K13 AL IP00 800 | 800 | 7 | 4320 | 7660 | 4.5
DZN0 K13 AL IP00 1000 | 1000 | 7 | 5280 | 9000 | 4.5
DZN0 K13 AL IP00 1250 | 1250 | 6 | 6600 | 11100 | 5
DZN0 K13 AL IP00 1600 | 1600 | 5 | 8100 | 13100 | 5

Características / especificações técnicas

• Frequência: 50 Hz
• Fator K: 13
• Tensão de entrada: 400 V
• Tensão de saída: 400 V
• Ligação primária: Delta
• Ligação secundária: Zig-zag
• Grupo vetorial: Dzn0
• Material do núcleo: Aço magnético M270
• Material do enrolamento: Alumínio
• Blindagem eletrostática: entre primário e secundário ligada à terra
• Temp. ambiente máx.: 40 °C
• Classe de isolamento: H
• Nível de isolamento: 3
• Classe térmica: H
• Aumento de temperatura: 125 °C
• Altitude máx.: 1000 m
• Classe ambiental: E1 - C1 - F0
• Instalação: Interior
• Grau de proteção: IP00
• Normas de referência: EN 60076 / IEC 61558 (quando aplicável)
