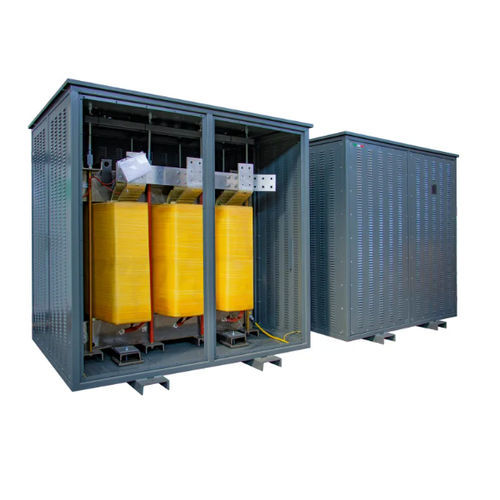

Transformador de isolamento DZN0 K4 AL IP21

secopara funcionamento no interiorIEC

Visão geral

Transformador de isolamento BT DZN0 K4 AL IP21 para instalações interiores. Grupo vetorial Dzn0, fator K 4 para cargas não lineares; enrolamentos em alumínio e proteção eletrostática entre primário e secundário ligada à terra. Grau de proteção IP21.

Aplicações

• Distribuição de energia industrial e máquinas-ferramenta
• Alimentação de eletrónica sensível e sistemas de controlo
• Mitigação de efeitos harmónicos em cargas não lineares (K4)

Especificações técnicas principais

Frequência: 50 Hz; Tensão entrada/saída: 400/400 V; Ligação primária: triângulo; Ligação secundária: zig‑zag; Núcleo: aço magnético M270; Enrolamentos: alumínio; Ecrã eletrostático: entre primário e secundário, aterrado; Temp. ambiente máx.: 40 °C; Classe de isolamento / térmica: H; Nível de isolamento: 3; Elevação de temperatura: 125 °C; Altitude máx.: 1000 m; Classe ambiental - climática - incêndio: E1 - C1 - F0; Instalação: interior; Grau de proteção: IP21; Normas: EN 60076 / IEC 61558 (quando aplicável).

Variantes disponíveis

DZN0 K4 AL IP21 40 | 40 kVA | Corrente de irrupção 19 A | Perdas no vazio 375 W | Perdas em carga 1340 W | Vcc 4%
DZN0 K4 AL IP21 50 | 50 kVA | Corrente de irrupção 13 A | Perdas no vazio 440 W | Perdas em carga 1580 W | Vcc 4%
DZN0 K4 AL IP21 63 | 63 kVA | Corrente de irrupção 13 A | Perdas no vazio 480 W | Perdas em carga 1660 W | Vcc 4%
DZN0 K4 AL IP21 80 | 80 kVA | Corrente de irrupção 13 A | Perdas no vazio 670 W | Perdas em carga 1820 W | Vcc 4%
DZN0 K4 AL IP21 90 | 90 kVA | Corrente de irrupção 13 A | Perdas no vazio 730 W | Perdas em carga 1920 W | Vcc 4%
DZN0 K4 AL IP21 100 | 100 kVA | Corrente de irrupção 13 A | Perdas no vazio 790 W | Perdas em carga 2030 W | Vcc 4%
DZN0 K4 AL IP21 110 | 110 kVA | Corrente de irrupção 11 A | Perdas no vazio 830 W | Perdas em carga 2140 W | Vcc 4%
DZN0 K4 AL IP21 125 | 125 kVA | Corrente de irrupção 11 A | Perdas no vazio 930 W | Perdas em carga 2400 W | Vcc 4%
DZN0 K4 AL IP21 140 | 140 kVA | Corrente de irrupção 11 A | Perdas no vazio 980 W | Perdas em carga 2610 W | Vcc 4%
DZN0 K4 AL IP21 160 | 160 kVA | Corrente de irrupção 11 A | Perdas no vazio 1030 W | Perdas em carga 2990 W | Vcc 4%
DZN0 K4 AL IP21 180 | 180 kVA | Corrente de irrupção 10 A | Perdas no vazio 1180 W | Perdas em carga 3150 W | Vcc 4%
DZN0 K4 AL IP21 200 | 200 kVA | Corrente de irrupção 10 A | Perdas no vazio 1280 W | Perdas em carga 3360 W | Vcc 4%
DZN0 K4 AL IP21 225 | 225 kVA | Corrente de irrupção 10 A | Perdas no vazio 1380 W | Perdas em carga 3580 W | Vcc 4%
DZN0 K4 AL IP21 250 | 250 kVA | Corrente de irrupção 9 A | Perdas no vazio 1530 W | Perdas em carga 3840 W | Vcc 4%
DZN0 K4 AL IP21 280 | 280 kVA | Corrente de irrupção 9 A | Perdas no vazio 1570 W | Perdas em carga 4160 W | Vcc 4%
DZN0 K4 AL IP21 315 | 315 kVA | Corrente de irrupção 9 A | Perdas no vazio 1730 W | Perdas em carga 4540 W | Vcc 4%
DZN0 K4 AL IP21 350 | 350 kVA | Corrente de irrupção 9 A | Perdas no vazio 1850 W | Perdas em carga 4910 W | Vcc 4%
DZN0 K4 AL IP21 400 | 400 kVA | Corrente de irrupção 8 A | Perdas no vazio 2020 W | Perdas em carga 5810 W | Vcc 4%
DZN0 K4 AL IP21 450 | 450 kVA | Corrente de irrupção 8 A | Perdas no vazio 2240 W | Perdas em carga 6500 W | Vcc 4%
DZN0 K4 AL IP21 500 | 500 kVA | Corrente de irrupção 8 A | Perdas no vazio 2400 W | Perdas em carga 7200 W | Vcc 4%
DZN0 K4 AL IP21 630 | 630 kVA | Corrente de irrupção 6 A | Perdas no vazio 2970 W | Perdas em carga 8370 W | Vcc 4%
DZN0 K4 AL IP21 800 | 800 kVA | Corrente de irrupção 5 A | Perdas no vazio 3200 W | Perdas em carga 9800 W | Vcc 4%
DZN0 K4 AL IP21 1000 | 1000 kVA | Corrente de irrupção 5 A | Perdas no vazio 4320 W | Perdas em carga 11400 W | Vcc 4.5%
DZN0 K4 AL IP21 1250 | 1250 kVA | Corrente de irrupção 5 A | Perdas no vazio 5280 W | Perdas em carga 13540 W | Vcc 4.5%
DZN0 K4 AL IP21 1600 | 1600 kVA | Corrente de irrupção 4 A | Perdas no vazio 6600 W | Perdas em carga 16400 W | Vcc 5%
DZN0 K4 AL IP21 2000 | 2000 kVA | Corrente de irrupção 4 A | Perdas no vazio 8100 W | Perdas em carga 19300 W | Vcc 5%

Especificações técnicas

• Frequência: 50 Hz
• Fator K: 4
• Tensão de entrada / saída: 400 V
• Ligação primária: triângulo
• Ligação secundária: zig‑zag
• Grupo vetorial: Dzn0
• Material do núcleo: M270 aço magnético
• Material do enrolamento: Alumínio
• Ecrã eletrostático: entre primário e secundário, ligado à terra
• Temp. ambiente máx.: 40 °C
• Classe de isolamento / térmica: H
• Nível de isolamento: 3
• Elevação de temperatura: 125 °C
• Altitude máx.: 1000 m
• Classe ambiental: E1 - C1 - F0
• Instalação: Interior
• Grau de proteção: IP21
• Normas de referência: EN 60076 / IEC 61558 (quando aplicável)
