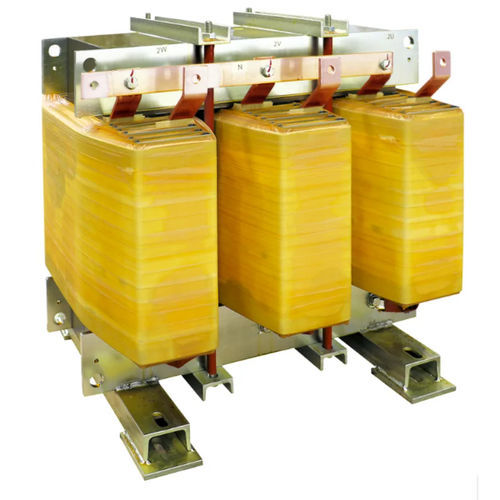

Transformador de isolamento DZN0 K13 CU IP00

secopara funcionamento no interiorIEC

Nome do produto
Transformador de isolamento BT — DZN0 K13 CU IP00

Descrição curta
Transformador de isolamento de baixa tensão para sistemas que exigem mitigação de harmónicos (fator K 13) e gestão do neutro. Ligação primária em triângulo e secundária em zig-zag para melhorar a aterragem e compensação de desequilíbrios. Enrolamentos em cobre e núcleo em aço magnético M270. Ecrã electrostático entre primário e secundário, ligado à terra.

Especificações técnicas (resumo)
Frequência: 50 Hz
Fator K: 13
Tensão de entrada: 400 V
Tensão de saída: 400 V
Ligação do enrolamento primário: Triângulo
Ligação do enrolamento secundário: Zig-zag
Grupo vetorial: Dzn0
Material do núcleo: M270 aço magnético
Material dos enrolamentos: Cobre
Ecrã electrostático: Entre primário e secundário, ligado à terra
Temperatura ambiente máx.: 40 °C
Classe de isolamento: H
Nível de isolamento: 3
Classe térmica: H
Aumento de temperatura: 125 °C
Altitude máxima: 1000 m
Classe ambiental - climática - incêndio: E1 - C1 - F0
Instalação: Interior
Grau de proteção: IP00
Normas de referência: EN 60076 / IEC 61558 (quando aplicável)

Variantes disponíveis (código — Potência — Corrente de inrush — Perdas em vazio — Perdas em carga — Vcc % — Ficha técnica)
DZN0 K13 CU IP00 8 — Potência: 8 — Inrush: 40 — Perdas em vazio: 160 — Perdas em carga: 290 — Vcc %: 3.5 — Ficha técnica: disponível
DZN0 K13 CU IP00 10 — Potência: 10 — Inrush: 40 — Perdas em vazio: 180 — Perdas em carga: 360 — Vcc %: 3.5 — Ficha técnica: disponível
DZN0 K13 CU IP00 12 — Potência: 12 — Inrush: 40 — Perdas em vazio: 190 — Perdas em carga: 450 — Vcc %: 3.5 — Ficha técnica: disponível
DZN0 K13 CU IP00 15 — Potência: 15 — Inrush: 40 — Perdas em vazio: 225 — Perdas em carga: 490 — Vcc %: 3.5 — Ficha técnica: disponível
DZN0 K13 CU IP00 20 — Potência: 20 — Inrush: 40 — Perdas em vazio: 260 — Perdas em carga: 590 — Vcc %: 3.5 — Ficha técnica: disponível
DZN0 K13 CU IP00 25 — Potência: 25 — Inrush: 32 — Perdas em vazio: 290 — Perdas em carga: 680 — Vcc %: 3.5 — Ficha técnica: disponível
DZN0 K13 CU IP00 30 — Potência: 30 — Inrush: 26 — Perdas em vazio: 330 — Perdas em carga: 720 — Vcc %: 4 — Ficha técnica: disponível
DZN0 K13 CU IP00 40 — Potência: 40 — Inrush: 24 — Perdas em vazio: 360 — Perdas em carga: 820 — Vcc %: 4 — Ficha técnica: disponível
DZN0 K13 CU IP00 50 — Potência: 50 — Inrush: 20 — Perdas em vazio: 410 — Perdas em carga: 950 — Vcc %: 4 — Ficha técnica: disponível
DZN0 K13 CU IP00 63 — Potência: 63 — Inrush: 19 — Perdas em vazio: 470 — Perdas em carga: 1120 — Vcc %: 4 — Ficha técnica: disponível
DZN0 K13 CU IP00 70 — Potência: 70 — Inrush: 18 — Perdas em vazio: 510 — Perdas em carga: 1220 — Vcc %: 4 — Ficha técnica: disponível
DZN0 K13 CU IP00 80 — Potência: 80 — Inrush: 16 — Perdas em vazio: 540 — Perdas em carga: 1320 — Vcc %: 4 — Ficha técnica: disponível
DZN0 K13 CU IP00 90 — Potência: 90 — Inrush: 15 — Perdas em vazio: 580 — Perdas em carga: 1420 — Vcc %: 4 — Ficha técnica: disponível
DZN0 K13 CU IP00 100 — Potência: 100 — Inrush: 15 — Perdas em vazio: 630 — Perdas em carga: 1570 — Vcc %: 4 — Ficha técnica: disponível
DZN0 K13 CU IP00 110 — Potência: 110 — Inrush: 14 — Perdas em vazio: 680 — Perdas em carga: 1720 — Vcc %: 4 — Ficha técnica: disponível
DZN0 K13 CU IP00 125 — Potência: 125 — Inrush: 13 — Perdas em vazio: 740 — Perdas em carga: 1920 — Vcc %: 4 — Ficha técnica: disponível
DZN0 K13 CU IP00 140 — Potência: 140 — Inrush: 13 — Perdas em vazio: 810 — Perdas em carga: 2110 — Vcc %: 4 — Ficha técnica: disponível
DZN0 K13 CU IP00 160 — Potência: 160 — Inrush: 11 — Perdas em vazio: 870 — Perdas em carga: 2310 — Vcc %: 4 — Ficha técnica: disponível
DZN0 K13 CU IP00 180 — Potência: 180 — Inrush: 11 — Perdas em vazio: 940 — Perdas em carga: 2550 — Vcc %: 4 — Ficha técnica: disponível
DZN0 K13 CU IP00 200 — Potência: 200 — Inrush: 10 — Perdas em vazio: 1020 — Perdas em carga: 2790 — Vcc %: 4 — Ficha técnica: disponível
DZN0 K13 CU IP00 225 — Potência: 225 — Inrush: 10 — Perdas em vazio: 1100 — Perdas em carga: 3070 — Vcc %: 4 — Ficha técnica: disponível
DZN0 K13 CU IP00 250 — Potência: 250 — Inrush: 9 — Perdas em vazio: 1200 — Perdas em carga: 3400 — Vcc %: 4 — Ficha técnica: disponível
DZN0 K13 CU IP00 280 — Potência: 280 — Inrush: 9 — Perdas em vazio: 1290 — Perdas em carga: 3720 — Vcc %: 4 — Ficha técnica: disponível
DZN0 K13 CU IP00 315 — Potência: 315 — Inrush: 8 — Perdas em vazio: 1410 — Perdas em carga: 4170 — Vcc %: 4 — Ficha técnica: disponível
DZN0 K13 CU IP00 350 — Potência: 350 — Inrush: 8 — Perdas em vazio: 1520 — Perdas em carga: 4610 — Vcc %: 4 — Ficha técnica: disponível
DZN0 K13 CU IP00 400 — Potência: 400 — Inrush: 8 — Perdas em vazio: 1620 — Perdas em carga: 5040 — Vcc %: 4 — Ficha técnica: disponível
DZN0 K13 CU IP00 500 — Potência: 500 — Inrush: 6 — Perdas em vazio: 1840 — Perdas em carga: 6120 — Vcc %: 4 — Ficha técnica: disponível

Especificações técnicas

• Frequência: 50 Hz
• Fator K: 13
• Tensão entrada/saída: 400 / 400 V
• Conexões: primário Triângulo, secundário Zig-zag
• Grupo vetorial: Dzn0
• Núcleo: aço magnético M270
• Enrolamentos: cobre
• Ecrã electrostático: entre primário e secundário, ligado à terra
• Temperatura ambiente máxima: 40 °C
• Classe de isolamento: H
• Nível de isolamento: 3
• Classe térmica: H
• Aumento de temperatura: 125 °C
• Altitude máxima de instalação: 1000 m
• Classe ambiental: E1 - C1 - F0
• Instalação prevista: Interior
• Grau de proteção: IP00
• Normas: EN 60076 / IEC 61558 (quando aplicável)
