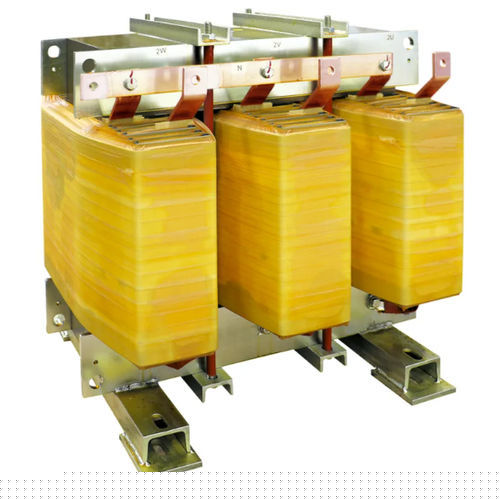

Transformador de isolamento DZN0 K20 CU IP00

secopara funcionamento no interiorIEC

Descrição
Transformadores de isolamento em baixa tensão projetados para instalações internas com primário em triângulo e secundário em zig-zag. Indicados para mitigação de harmónicos e separação segura de circuitos.

Especificações técnicas
Frequência: 50 Hz
Fator K: 20
Tensão de entrada: 400 V
Tensão de saída: 400 V
Ligação do enrolamento primário: Triângulo
Ligação do enrolamento secundário: Zig-zag
Grupo vetorial: Dzn0
Material do núcleo: Aço magnético M270
Material do enrolamento: Cobre
Blindagem eletrostática: Entre primário e secundário, ligada à terra
Temperatura ambiente máxima (°C): 40
Classe de isolamento: H
Nível de isolamento: 3
Classe térmica: H
Aumento de temperatura (°C): 125
Altitude máxima (m): 1000
Classe ambiental - climática - incêndio: E1 - C1 - F0
Instalação: Interior
Grau de proteção: IP00
Normas de referência: EN 60076 / IEC 61558 (quando aplicável)

Versões (código | potência [kVA] | corrente de inrush | perdas em vazio | perdas em carga | Vcc %)
DZN0 K20 CU IP00 7 | 7 | 46 | 160 | 230 | 3.5
DZN0 K20 CU IP00 9 | 9 | 46 | 180 | 290 | 3.5
DZN0 K20 CU IP00 10 | 10 | 46 | 190 | 360 | 3.5
DZN0 K20 CU IP00 14 | 14 | 46 | 225 | 390 | 3.5
DZN0 K20 CU IP00 18 | 18 | 46 | 260 | 470 | 3.5
DZN0 K20 CU IP00 22 | 22 | 37 | 290 | 550 | 3.5
DZN0 K20 CU IP00 28 | 28 | 29 | 330 | 570 | 4
DZN0 K20 CU IP00 36 | 36 | 27 | 360 | 650 | 4
DZN0 K20 CU IP00 45 | 45 | 22 | 410 | 760 | 4
DZN0 K20 CU IP00 58 | 58 | 21 | 470 | 890 | 4
DZN0 K20 CU IP00 63 | 63 | 20 | 510 | 970 | 4
DZN0 K20 CU IP00 70 | 70 | 18 | 540 | 1060 | 4
DZN0 K20 CU IP00 80 | 80 | 17 | 580 | 1130 | 4
DZN0 K20 CU IP00 90 | 90 | 17 | 630 | 1260 | 4
DZN0 K20 CU IP00 100 | 100 | 15 | 680 | 1370 | 4
DZN0 K20 CU IP00 110 | 110 | 14 | 740 | 1530 | 4
DZN0 K20 CU IP00 125 | 125 | 14 | 810 | 1680 | 4
DZN0 K20 CU IP00 140 | 140 | 13 | 870 | 1840 | 4
DZN0 K20 CU IP00 160 | 160 | 13 | 940 | 2030 | 4
DZN0 K20 CU IP00 180 | 180 | 11 | 1020 | 2220 | 4
DZN0 K20 CU IP00 200 | 200 | 11 | 1100 | 2450 | 4
DZN0 K20 CU IP00 225 | 225 | 10 | 1200 | 2710 | 4
DZN0 K20 CU IP00 250 | 250 | 10 | 1290 | 2960 | 4
DZN0 K20 CU IP00 280 | 280 | 8 | 1410 | 3320 | 4
DZN0 K20 CU IP00 315 | 315 | 8 | 1520 | 3680 | 4
DZN0 K20 CU IP00 350 | 350 | 8 | 1620 | 4020 | 4
DZN0 K20 CU IP00 450 | 450 | 7 | 1840 | 4880 | 4

Características / especificações técnicas

• Frequência: 50 Hz
• Fator K: 20
• Tensão entrada / saída: 400 V
• Ligação primária: Triângulo
• Ligação secundária: Zig-zag
• Grupo vetorial: Dzn0
• Núcleo: Aço magnético M270
• Enrolamentos: Cobre
• Blindagem eletrostática: entre primário e secundário ligada à terra
• Temperatura ambiente máxima: 40 °C
• Classe de isolamento / Classe térmica: H
• Nível de isolamento: 3
• Aumento de temperatura: 125 °C
• Altitude máxima: 1000 m
• Classe ambiental - climática - incêndio: E1 - C1 - F0
• Instalação: Interior
• Grau de proteção: IP00
• Normas de referência: EN 60076 / IEC 61558 (quando aplicável)
