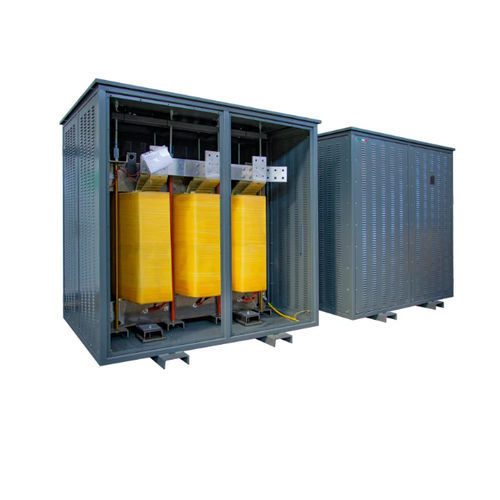

Transformador de isolamento DZN0 K13 AL IP21

secopara funcionamento no interiorIEC

Visão geral
Transformador de isolamento em baixa tensão para aplicações industriais. Tensão nominal 400/400 V, Fator K 13, primário em triângulo — secundário em Zig‑zag, enrolamentos em alumínio, blindagem eletrostática entre primário e secundário. Manufactured by Ortea Next. Indicado para instalação interna, grau de proteção IP21.

Especificações técnicas
Frequência | Fator K | Tensão de entrada | Tensão de saída | Conexão primária | Conexão secundária | Grupo vetorial | Material do núcleo | Material das bobinas | Blindagem eletrostática | Temp. ambiente máx. | Classe de isolamento | Nível de isolamento | Classe térmica | Elevação de temperatura | Altitude máx. | Classe ambiental - climática - incêndio | Instalação | Grau de proteção | Normas de referência
50 Hz | 13 | 400 V | 400 V | Triângulo | Zig-zag | Dzn0 | Aço magnético M270 | Alumínio | Entre primário e secundário, aterrado | 40 °C | H | 3 | H | 125 °C | 1000 m | E1 - C1 - F0 | Interior | IP21 | EN 60076 / IEC 61558 (quando aplicável)

Variantes disponíveis
Número de peça | Potência (kVA) | Corrente de irrupção (A) | Perdas em vazio (W) | Perdas em carga (W) | Vcc %
DZN0 K13 AL IP21 30 | 30 | 26 | 375 | 900 | 4
DZN0 K13 AL IP21 40 | 40 | 16 | 440 | 1070 | 4
DZN0 K13 AL IP21 50 | 50 | 16 | 480 | 1160 | 4
DZN0 K13 AL IP21 63 | 63 | 16 | 670 | 1230 | 4
DZN0 K13 AL IP21 70 | 70 | 16 | 730 | 1290 | 4
DZN0 K13 AL IP21 80 | 80 | 16 | 790 | 1410 | 4
DZN0 K13 AL IP21 90 | 90 | 13 | 830 | 1480 | 4
DZN0 K13 AL IP21 100 | 100 | 13 | 930 | 1630 | 4
DZN0 K13 AL IP21 110 | 110 | 13 | 980 | 1750 | 4
DZN0 K13 AL IP21 125 | 125 | 13 | 1030 | 2000 | 4
DZN0 K13 AL IP21 140 | 140 | 12 | 1180 | 2110 | 4
DZN0 K13 AL IP21 160 | 160 | 12 | 1280 | 2260 | 4
DZN0 K13 AL IP21 180 | 180 | 12 | 1380 | 2440 | 4
DZN0 K13 AL IP21 200 | 200 | 11 | 1530 | 2580 | 4
DZN0 K13 AL IP21 225 | 225 | 11 | 1570 | 2790 | 4
DZN0 K13 AL IP21 250 | 250 | 11 | 1730 | 3040 | 4
DZN0 K13 AL IP21 280 | 280 | 11 | 1850 | 3390 | 4
DZN0 K13 AL IP21 315 | 315 | 10 | 2020 | 3840 | 4
DZN0 K13 AL IP21 350 | 350 | 10 | 2240 | 4350 | 4
DZN0 K13 AL IP21 400 | 400 | 9 | 2400 | 4830 | 4
DZN0 K13 AL IP21 500 | 500 | 8 | 2970 | 5600 | 4
DZN0 K13 AL IP21 630 | 630 | 7 | 3200 | 6590 | 4
DZN0 K13 AL IP21 800 | 800 | 7 | 4320 | 7660 | 4.5
DZN0 K13 AL IP21 1000 | 1000 | 7 | 5280 | 9000 | 4.5
DZN0 K13 AL IP21 1250 | 1250 | 6 | 6600 | 11100 | 5
DZN0 K13 AL IP21 1600 | 1600 | 5 | 8100 | 13100 | 5

Características / dados técnicos

• Frequência: 50 Hz
• Fator K: 13
• Tensão entrada/saída: 400 V / 400 V
• Conexões: primário Triângulo, secundário Zig-zag
• Grupo vetorial: Dzn0
• Núcleo: aço magnético M270
• Bobinagem: Alumínio
• Blindagem eletrostática: entre primário e secundário, aterrado
• Temp. ambiente máx.: 40 °C
• Classe de isolamento: H
• Nível de isolamento: 3
• Classe térmica: H
• Elevação de temperatura: 125 °C
• Altitude máx.: 1000 m
• Classe ambiental - climática - incêndio: E1 - C1 - F0
• Instalação: Interior
• Grau de proteção: IP21
• Normas de referência: EN 60076 / IEC 61558 (quando aplicável)
