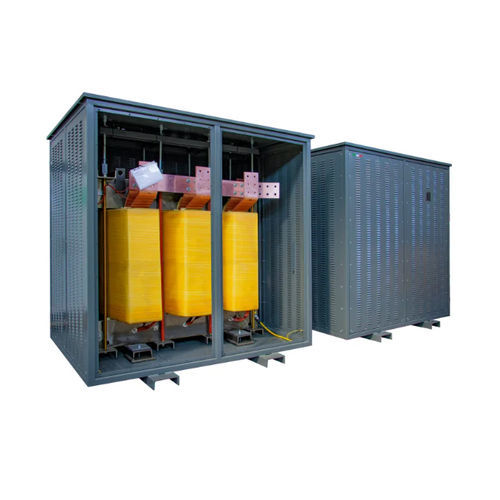

Transformador de isolamento DYN11 K13 CU IP21

secopara funcionamento no interiorIEC

Produto
Transformador de isolamento BT para distribuição em baixa tensão e isolamento galvânico entre primário e secundário. Modelo DYN11 K13 CU IP21 disponível em várias potências (kVA).

Especificações técnicas (resumo)
Frequência: 50 Hz
Fator K: 13
Tensão de entrada: 400 V
Tensão de saída: 400 V
Ligação do enrolamento primário: Triângulo
Ligação do enrolamento secundário: Estrela + N
Grupo vetorial: Dyn11
Material do núcleo: aço magnético M270
Material dos enrolamentos: Cobre
Blindagem eletrostática: entre primário e secundário, ligada à terra
Temp. ambiente máx.: 40 °C
Classe de isolamento: H
Nível de isolamento: 3
Aumento de temperatura: 125 °C
Altitude máxima: 1000 m
Classe ambiental - climática - incêndio: E1 - C1 - F0
Instalação: Interior
Grau de proteção: IP21
Normas de referência: EN 60076 / IEC 61558 (quando aplicável)

Variantes (Código | Potência kVA | Corrente de irrupção A | Perdas vazio W | Perdas carga W | Vcc %)
DYN11 K13 CU IP21 8 | 8 | 40 | 150 | 280 | 3.5
DYN11 K13 CU IP21 10 | 10 | 40 | 170 | 340 | 3.5
DYN11 K13 CU IP21 12 | 12 | 40 | 180 | 420 | 3.5
DYN11 K13 CU IP21 15 | 15 | 37.5 | 210 | 460 | 3.5
DYN11 K13 CU IP21 20 | 20 | 37.5 | 240 | 550 | 3.5
DYN11 K13 CU IP21 25 | 25 | 31.25 | 270 | 640 | 3.5
DYN11 K13 CU IP21 30 | 30 | 25 | 340 | 680 | 4
DYN11 K13 CU IP21 40 | 40 | 23 | 400 | 760 | 4
DYN11 K13 CU IP21 50 | 50 | 21 | 460 | 860 | 4
DYN11 K13 CU IP21 63 | 63 | 19 | 530 | 1000 | 4
DYN11 K13 CU IP21 70 | 70 | 18 | 570 | 1080 | 4
DYN11 K13 CU IP21 80 | 80 | 17 | 610 | 1150 | 4
DYN11 K13 CU IP21 90 | 90 | 17 | 650 | 1240 | 4
DYN11 K13 CU IP21 100 | 100 | 16 | 700 | 1350 | 4
DYN11 K13 CU IP21 110 | 110 | 15 | 750 | 1470 | 4
DYN11 K13 CU IP21 125 | 125 | 14 | 820 | 1620 | 4
DYN11 K13 CU IP21 140 | 140 | 14 | 880 | 1770 | 4
DYN11 K13 CU IP21 160 | 160 | 13 | 940 | 1920 | 4
DYN11 K13 CU IP21 180 | 180 | 13 | 1010 | 2110 | 4
DYN11 K13 CU IP21 200 | 200 | 12 | 1080 | 2290 | 4
DYN11 K13 CU IP21 225 | 225 | 12 | 1160 | 2520 | 4
DYN11 K13 CU IP21 250 | 250 | 11 | 1250 | 2760 | 4
DYN11 K13 CU IP21 280 | 280 | 11 | 1340 | 3010 | 4
DYN11 K13 CU IP21 315 | 315 | 10 | 1460 | 3370 | 4
DYN11 K13 CU IP21 350 | 350 | 10 | 1570 | 3710 | 4
DYN11 K13 CU IP21 400 | 400 | 9 | 1670 | 4040 | 4
DYN11 K13 CU IP21 500 | 500 | 8 | 1930 | 4880 | 4
DYN11 K13 CU IP21 630 | 630 | 8 | 2250 | 5910 | 4
DYN11 K13 CU IP21 800 | 800 | 7 | 2580 | 7000 | 4.5

Características / especificações técnicas

• Frequência: 50 Hz
• Fator K: 13
• Tensão entrada: 400 V
• Tensão saída: 400 V
• Conexões: primário Triângulo, secundário Estrela + N
• Grupo vetorial: Dyn11
• Núcleo: aço magnético M270
• Enrolamentos: cobre
• Blindagem eletrostática: entre primário e secundário ligada à terra
• Temp. ambiente máx.: 40 °C
• Classe de isolamento / térmica: H
• Nível de isolamento: 3
• Aumento de temperatura: 125 °C
• Altitude máxima de instalação: 1000 m
• Classe ambiental: E1 - C1 - F0
• Instalação: Interior
• Grau de proteção: IP21
• Normas de referência: EN 60076 / IEC 61558 (quando aplicável)
