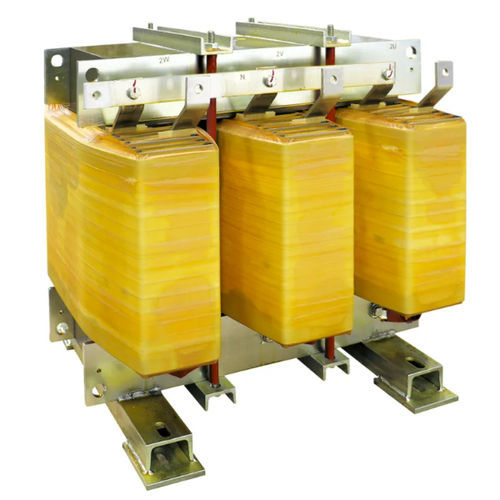

Transformador de isolamento DYN11 K4 AL IP00

secopara funcionamento no interiorIEC

Descrição curta
Ortea DYN11 K4 AL IP00 é um transformador de isolamento em baixa tensão para instalações industriais interiores. Projetado para isolamento elétrico, tolerância a harmónicos (fator K 4) e distribuição a 400/400 V.

Visão geral
Concebido para isolar circuitos primário e secundário mantendo transferência eficiente de energia. Elementos principais: ligação primária em triângulo, secundária em estrela + N, grupo vetorial Dyn11, núcleo M270 e enrolamentos em alumínio com ecrã eletrostático ligado à terra. Frequência nominal 50 Hz.

Especificações técnicas (resumo)
Frequência | 50 Hz
Fator K | 4
Tensão de entrada | 400 V
Tensão de saída | 400 V
Ligação do enrolamento primário | Triângulo
Ligação do enrolamento secundário | Estrela + N
Unidade vetorial | Dyn11
Material do núcleo | Aço magnético M270
Material dos enrolamentos | Alumínio
Ecrã eletrostático | Entre primário e secundário, ligado à terra
Temp. ambiente máx. (°C) | 40
Classe de isolamento | H
Nível de isolamento | 3
Classe térmica | H
Aumento de temperatura (°C) | 125
Altitude máx. (m) | 1000
Classe ambiental - climática - incêndio | E1 - C1 - F0
Instalação | Interior
Grau de proteção | IP00
Normas de referência | EN 60076 / IEC 61558 (quando aplicável)

Variantes disponíveis (excerto da tabela)
DYN11 K4 AL IP00 40 | 40 kVA | Corrente de inrush 18 | Perdas a vazio 350 W | Perdas em carga 1250 W | Vcc 4%
DYN11 K4 AL IP00 50 | 50 kVA | 12 | 410 W | 1480 W | 4%
DYN11 K4 AL IP00 63 | 63 kVA | 12 | 450 W | 1550 W | 4%
DYN11 K4 AL IP00 80 | 80 kVA | 12 | 630 W | 1700 W | 4%
DYN11 K4 AL IP00 100 | 100 kVA | 12 | 740 W | 1900 W | 4%
DYN11 K4 AL IP00 160 | 160 kVA | 10 | 960 W | 2800 W | 4%
DYN11 K4 AL IP00 250 | 250 kVA | 8 | 1430 W | 3600 W | 4%
DYN11 K4 AL IP00 400 | 400 kVA | 7 | 1890 W | 5450 W | 4%
DYN11 K4 AL IP00 800 | 800 kVA | 5 | 3000 W | 9200 W | 4%
DYN11 K4 AL IP00 1000 | 1000 kVA | 5 | 4050 W | 10700 W | 4.5%
DYN11 K4 AL IP00 1250 | 1250 kVA | 5 | 4950 W | 12700 W | 4.5%
DYN11 K4 AL IP00 1600 | 1600 kVA | 4 | 6200 W | 15300 W | 5%
DYN11 K4 AL IP00 2000 | 2000 kVA | 4 | 7600 W | 18100 W | 5%

Grau de proteção

• IP00

Características / especificações técnicas

• Frequência: 50 Hz
• Fator K: 4
• Tensão de entrada: 400 V
• Tensão de saída: 400 V
• Ligação primária: Triângulo
• Ligação secundária: Estrela + N
• Grupo vetorial: Dyn11
• Material do núcleo: Aço magnético M270
• Material dos enrolamentos: Alumínio
• Ecrã eletrostático: Entre primário e secundário ligado à terra
• Temp. ambiente máxima: 40 °C
• Classe de isolamento: H
• Nível de isolamento: 3
• Classe térmica: H
• Aumento de temperatura: 125 °C
• Altitude máxima: 1000 m
• Classe ambiental - climática - incêndio: E1 - C1 - F0
• Instalação: Interior
• Grau de proteção: IP00
• Normas de referência: EN 60076 / IEC 61558 (quando aplicável)
