Testador de rigidez dielétrica

de continuidadede continuidade de terrade isolamento

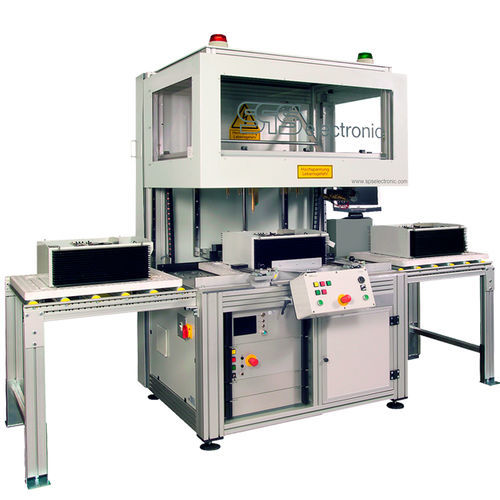

Sistema de teste de segurança EOL para inversores solares com estabelecimento de contacto totalmente automático antes dos testes de resistência. Tarefa Os inversores devem ser submetidos a testes de segurança no final da produção e antes do teste de resistência. Tanto o teste como o estabelecimento de contacto devem ser realizados de forma totalmente automática, de modo a reduzir o tempo de teste. Para tal, não bastava estabelecer contacto na entrada ou na saída; era necessário criar a possibilidade de testar os vários pontos nas placas da unidade em teste (DUT) uns contra os outros. Além disso, deveria ser possível testar diferentes variantes da DUT com o mesmo sistema de teste. O sistema tem de ser integrado na linha de produção, de modo a que os inversores possam ser facilmente inseridos e testados diretamente no suporte da peça. Solução O sistema foi concebido como um portal de teste instalado acima da linha de produção. Desta forma, a DUT pode ser facilmente introduzida sob a cobertura de teste. Em seguida, basta fechar a cobertura de teste através do comando de duas mãos. Através da placa de contacto, na qual estão dispostos numerosos pinos de contacto, as placas individuais do inversor são automaticamente ligadas após o fecho da cobertura de teste. Graças ao rolamento flutuante, as tolerâncias mecânicas da produção são também compensadas. É possível realizar vários testes através de uma matriz livremente interligável. A placa de contacto completa pode ser trocada de forma fácil e rápida através de um adaptador de troca, para adaptar o sistema a outros tipos de DUT. VANTAGENS Tempo de teste reduzido graças ao contacto totalmente automático Substituição cómoda do DUT através da integração na linha de produção Testes flexíveis graças a uma matriz livremente interligável com 10 pontos Tempo de configuração reduzido graças a um adaptador de troca
