Analisador de segurança elétrica totalmente automatizado

Visão geral

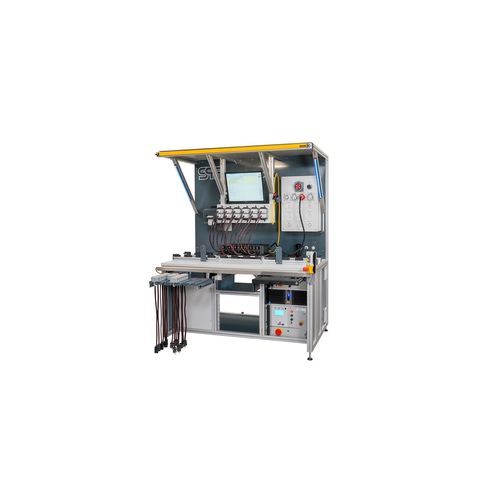

Sistema de teste automatizado para ensaios de continuidade, condutor de proteção e alta tensão (hipot) de várias PDUs 19'' MPH. Projetado para testar PDUs com até 24 saídas e compatível com múltiplos tipos de tomadas e conectores através de adaptadores.

Setor
indústria eletrotécnica

Desafio
Verificar uma variedade de unidades de distribuição em uma única estação de teste: contactar e testar até 24 saídas por unidade, validar diferentes tipos de saída e configurações de conectores, e registar resultados associados a cada DUT.

Solução
Uma matriz de comutação sofisticada endereça cada saída individualmente. A identificação do DUT por código de barras seleciona o programa de teste correto no PC do sistema. Sensores confirmam o contacto correto em cada saída e adaptador. Testes de continuidade são realizados primeiro, seguidos por ensaios de condutor de proteção e hipot para cada terminal/conector. Uma cortina de segurança garante a proteção do operador. Cabos adaptadores permitem testar vários padrões de conector.

Benefícios

• Solução chave na mão: receção do DUT, adaptação e layout ergonómico da estação
• Operação simples e intuitiva para pessoal semi-qualificado
• DUT conectado uma única vez; sequência completa de teste executada automaticamente
• Integração em rede: armazenamento automático de dados de teste (XML ou Access) no local especificado
• Tempos de ciclo reduzidos graças ao design eficiente da estação e cortina de segurança
• Parâmetros de teste configuráveis via software
• Teste diário automático com dummy; o sistema bloqueia novos testes se a verificação falhar
• Segurança da estação conforme EN 50191
• Testes automáticos de cabeamento, curto-circuito e alta tensão para todos os terminais do DUT

Especificações técnicas

• Compatível com várias PDUs 19'' MPH; projetado para até 24 saídas
• Teste de continuidade de todas as conexões via sinais I/O
• Teste de condutor de proteção até 30 A AC
• Teste hipot até 5.500 V AC / 6.000 V DC (corrente de ensaio 2–3 mA)
• Matriz de comutação sofisticada para endereçar cada saída
• Sensores para verificar contacto e conexão correta do adaptador
• Identificação do DUT por código de barras; seleção automática do programa
• Suporte a diversos cabos adaptadores para múltiplos tipos de conectores
• Armazenamento automático dos resultados em XML ou Access em locais de rede
• Teste diário automático com dummy; bloqueio de testes em caso de falha
• Segurança da estação conforme EN 50191
