Sistema de teste elétrico

compactoautomático

Visão geral do produto
As máquinas de café totalmente automáticas são produzidas tanto para o mercado profissional quanto para o residencial, aumentando os volumes e exigindo testes finais de linha automatizados e conformes às normas, adaptados aos diferentes sistemas elétricos nacionais.

Indústria
Eletrodomésticos

Desafio
A produção em grande escala de máquinas de café automáticas compactas requer um sistema de teste flexível, controlado por software, que suporte diferentes tensões e frequências de rede, tipos de plugues internacionais, garanta a segurança do posto conforme EN 50191, registre todos os dados de teste em um PC e realize testes dummy automáticos diários.

Solução

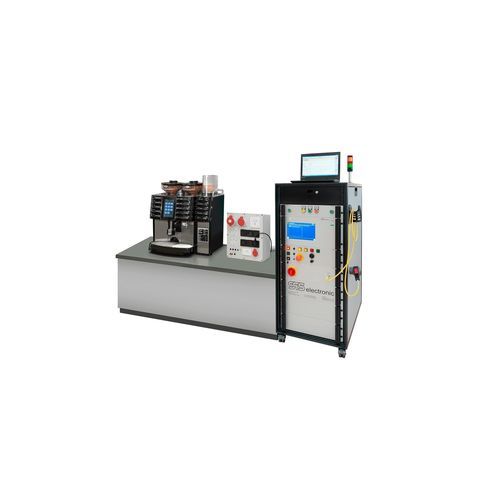

O testador compacto KT 1885B com uma extensão dedicada para máquinas de café, integrado em um rack de teste, combinado com um PC ou laptop padrão separado conectado via Ethernet (LAN). O testador é programável e realiza testes de segurança e função. Uma mesa de conexão separada agrupa conectores internacionais e permite futuras ampliações. Operação a duas mãos e pino de ensaio do condutor de proteção estão integrados; um dummy no rack permite testes dummy automáticos diários.

Benefícios

• Configuração modular e preparada para o futuro com PC padrão separado e software em rede
• Fonte eletrônica programável e sequências de teste configuráveis
• Solução turnkey com layout da estação e mesa de conexão separada
• Operação intuitiva para operadores treinados
• Conexão única do DUT com sequência de teste totalmente automática
• Armazenamento automático de dados de teste no local ou base de dados desejada
• Longa vida útil e projeto de fácil manutenção
• Todos os parâmetros e limites ajustáveis via software
• Segurança da estação em conformidade com EN 50191
• Tempos de ciclo curtos com técnica de teste de corrente limitada de segurança
• Teste dummy automático diário

Teste de segurança

• Teste de condutor de proteção: 1 – 30 A AC / 0 – 10 Ω
• Teste de isolamento: 100 – 6.000 V DC / 0,25 MΩ – 10 GΩ
• Hipot AC: 100 – 5.500 V AC / 0 – 3 mA
• Hipot DC: 100 – 6.000 V DC / 0 – 10 mA

Teste de funcionamento

• Teste de continuidade: 24 V DC / 0 – 600 mA
• Medição de resistência: 0 – 1.000 Ω
• Medição de corrente: 0 – 16 A (AC e DC)
• Medição de tensão: 0 – 300 V (AC e DC)
• Medição de potência ativa: 0 – 4.000 W
• Medição de potência reativa: 0 – 4.000 VAR
• Medição de potência aparente: 0 – 4.000 VA
• Fator de potência (cos φ): -1 a +1
• Medição de corrente de fuga equivalente: 10 – 270 V / 0 – 10 mA

Especificações técnicas

• Testador compacto padrão: KT 1885B (programável)
• PC/laptop com software padrão, conexão Ethernet (LAN)
• Mesa de conexão separada para múltiplos conectores internacionais e futuras ampliações
• Operação a duas mãos e pino de ensaio do condutor de proteção integrados no rack de teste
• Suporte para dummy para testes diários
• Conformidade com EN 50191 para segurança do posto
• Armazenamento automático de dados em modo de rede (local / base de dados escolhido)
• Tempos de ciclo curtos com técnica de teste de corrente limitada de segurança
